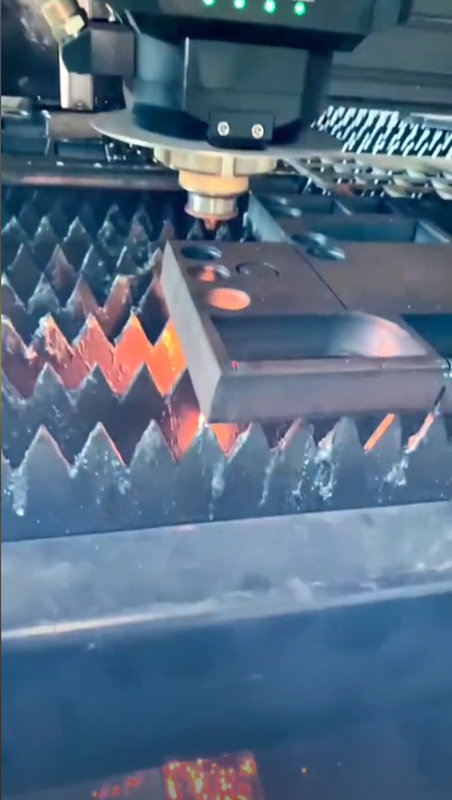

一、12000W 激光切割 30mm Q235（氧气）核心经验分享
一句话总结：
👉 30mm 碳钢，12000W 用氧气是完全成熟工艺，关键在
- 二级渐进穿孔
- 低速稳定切割
- 氧气纯度 & 流量控制
- 割嘴 / 焦点 / 氧压三件套
二、30mm Q235 碳钢 · 实际可用切割参数表（中山常用）
✅ 1️⃣ 穿孔参数（二级渐进穿孔，强烈建议）
| 项目 | 一级穿孔 | 二级穿孔 |
|---|---|---|
| 激光功率 | 40%–50%（≈4800–6000W） | 65%–75%（≈7800–9000W） |
| 穿孔方式 | 脉冲/渐进 | 连续渐进 |
| 穿孔时间 | 2.5–3.5 s | 1.5–2.5 s |
| 氧气压力 | 0.4–0.6 bar | 0.8–1.0 bar |
| 焦点位置 | +3 ~ +5 mm | +1 ~ +2 mm |
| 割嘴 | 单层 Φ4.0 | 单层 Φ4.0 |
| 是否抬头 | ✔ 必须 | ✔ |
📌 要点：
- 绝对不建议一次性硬穿
- 二级渐进能明显减少背面大浮渣
- 柏楚系统的“分段穿孔”参数一定要用
✅ 2️⃣ 切割参数（重点）
| 项目 | 推荐参数 |
|---|---|
| 激光功率 | 85%–95%（10200–11400W） |
| 切割速度 | 230–320 mm/min |
| 氧气压力（切割） | 0.6–0.9 bar |
| 氧气流量 | 18–28 L/min |
| 割嘴 | 单层 Φ4.0 或 Φ4.5 |
| 焦点位置 | +1.0 ~ +2.5 mm（正焦） |
| 跟随高度 | 0.8–1.0 mm |
| 喷嘴模式 | 同轴 |
📌 中山激光经验值：
- 速度宁慢不快
- 氧压过大 → 割缝粗 + 挂渣
- 焦点太负 → 底部渣拉丝严重
三、氧气用量：你关心的重点来了
👉 30mm Q235，12000W，氧气切割
🔥 实际氧气用量范围：
- 18–28 L/min（稳定切割段）
- 穿孔瞬间峰值可到 30–35 L/min（短时间）
📌 注意：
- 氧气纯度 ≥99.95%
- 氧气不够纯 = 切不透 / 黑边 / 挂渣
四、穿孔 & 切割后：浮渣要不要处理？
✅ 正常调好的状态：
| 位置 | 情况 |
|---|---|
| 正面 | 切口亮、无明显熔塌 |
| 背面 | 少量颗粒状浮渣 |
| 是否需打磨 | ❌ 大多数情况不用 |
| 手敲 | ✔ 轻敲即掉 |
❌ 浮渣严重的典型原因：
- 焦点过低（负焦太多）
- 氧压太高
- 速度过快
- 穿孔参数没分级
👉 不是机器不行，是参数没对
五、柏楚系统（你提到的“柏楚头子”）实操建议
✔ 柏楚系统里务必这样设：
- 穿孔 = 二级渐进
- 厚板启用“稳定切割模式”
- 起刀加小圆弧 / 小引线
- 禁止直接直线起刀
📌 对 30mm 以上厚板，柏楚比某些系统稳定性更好
六、适合激光同行“分享用”的成品技术表（中山激光）
📊《中山鑫捷激光｜12000W 厚板切割参数分享》
| 材料 | 厚度 | 功率 | 气体 | 速度 | 氧压 | 氧气流量 |
|---|---|---|---|---|---|---|
| Q235 | 30mm | 12kW | 氧气 | 230–320 mm/min | 0.6–0.9 bar | 18–28 L/min |
工艺要点：
- 二级渐进穿孔
- 正焦切割
- 单层大口径割嘴
- 少渣、易清理
七、一句业行内评价
30mm 碳钢不是拼功率，是拼参数、拼稳定。
中山鑫捷激光，12kW 氧气切割厚板，追求的是：
切得透、挂渣少、批量稳。
