食品机械螺杆焊接拼接资料表格-中山鑫捷钣金加工厂

1. 基础参数表

项目	内容	技术要求	补充说明
材质	SUS304 / SUS316L	食品级不锈钢，符合 GB 4806 及 FDA 食品接触材料标准。	SUS316L 适用于酸性或高盐食品环境（如乳制品、酱料）。需提供材质证书以确保可追溯性。
螺杆直径范围	Ø30mm – Ø300mm	根据输送量设计（如 Ø30mm 用于小批量搅拌机，Ø300mm 用于高通量输送机）。	直径公差：±0.2mm，确保与下游设备匹配。
螺距	30mm – 200mm	根据物料流动特性设计（如粉料用较小螺距，粘稠液体用较大螺距）。公差：±0.5mm。	螺距一致性对均匀输送至关重要，建议制作前进行 3D 建模验证。
焊接接头	螺旋叶片与轴、叶片与叶片拼接	确保强度（≥母材 85%）及同心度（跳动 ≤0.1mm）。	高扭矩应用采用全熔透焊接，低应力区域可采用部分熔透。
表面处理	焊缝打磨、抛光至 Ra ≤ 0.8μm	满足食品级卫生标准（如 EHEDG、3-A 卫生标准）。	关键应用建议采用电解抛光，提升耐腐蚀性和清洁性。

改进：补充了 FDA 和 EHEDG 标准、具体公差要求及材质应用场景。

---

2. 焊接方法与工艺对比表

焊接方法	适用部位	优点	注意事项	适用性

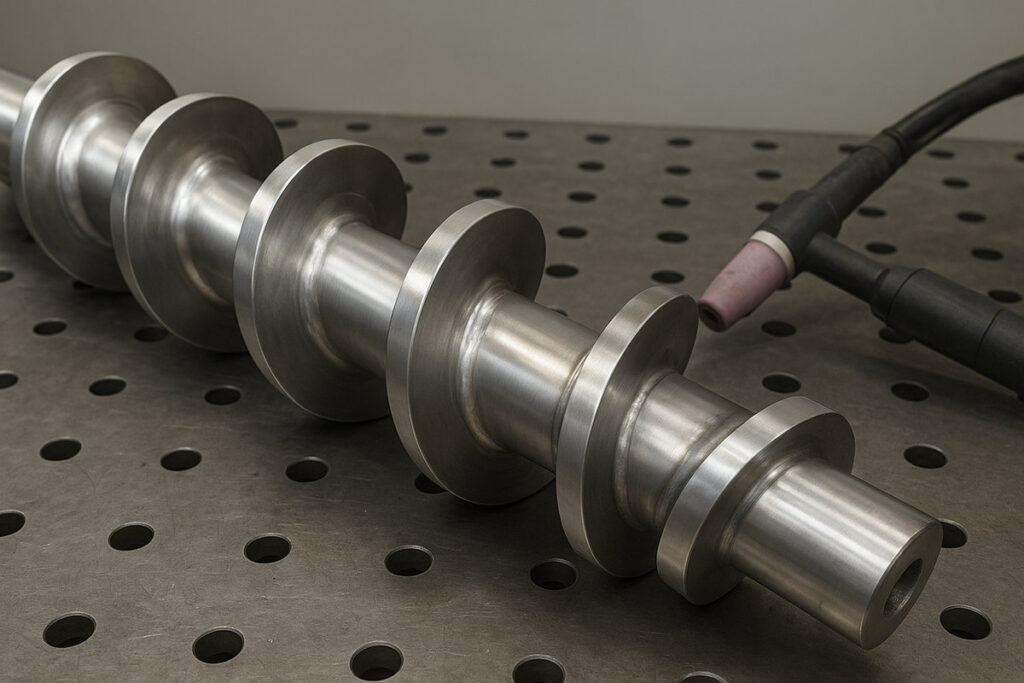

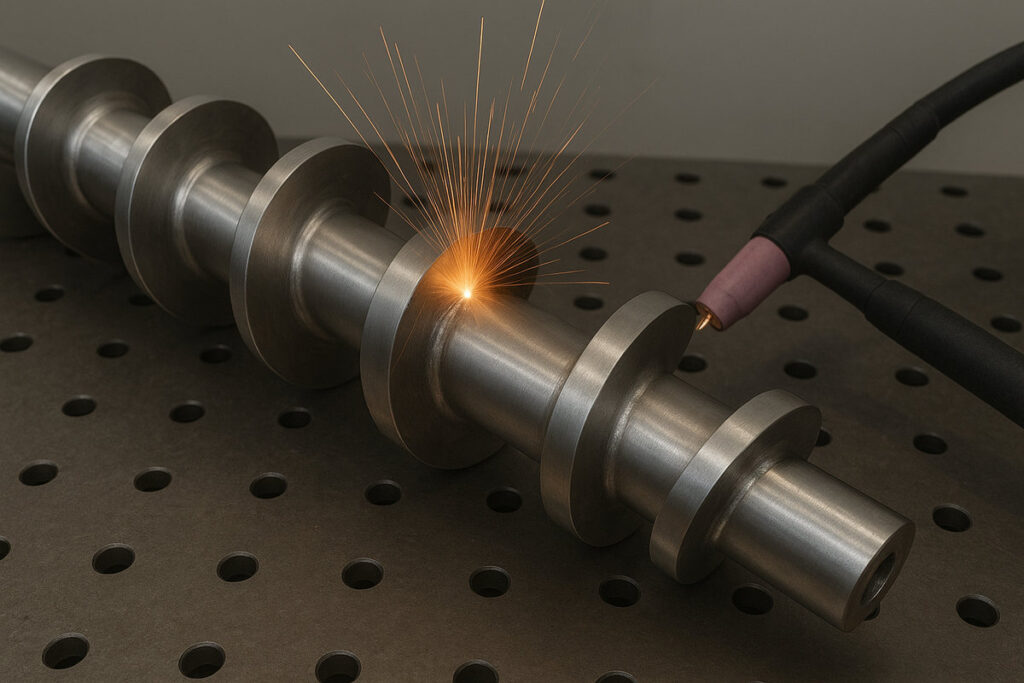

TIG 焊（氩弧焊）	叶片与叶片拼接、螺旋叶片与主轴连接	热输入低、焊缝美观、耐腐蚀、飞溅少。	需使用高纯度氩气（≥99.99%），流量 8–12 L/min，手工 TIG 需熟练操作者。	适用于 Ø30–150mm 的中小型螺杆，要求高精度和卫生性。
激光焊	小型/精密螺杆（Ø30–100mm）	焊缝窄（0.1–0.5mm）、变形小、效率高（最高 10m/min）。	设备成本高，工件装夹精度需 ≤0.05mm。	适用于高价值、小批量生产的精密螺杆。
等离子焊	厚板叶片拼接（≥3mm）	熔深大（最高 8mm）、焊缝牢固，适合重载螺杆。	热影响区较大，需通过冷却或夹具控制变形。	适用于 Ø150–300mm 的大型高负载螺杆。
自动环缝焊机	长轴与套筒连接	一致性高、速度快（最高 15m/min），适合批量生产。	需精确设置，仅限直线焊缝。	适用于标准化、大批量螺杆生产。

改进：增加了焊缝宽度、生产速度及具体适用场景，方便选择焊接方法。

---

3. 焊接工艺参数推荐表（以 TIG 焊为例）

螺杆直径	材质	焊接电流 (A)	电压 (V)	钨极直径 (mm)	焊丝材质	焊丝直径 (mm)	附加参数
Ø50 以下	SUS304	60–90（直流负极）	10–12	2.4（2%铈钨）	ER308L	1.6	焊接速度：80–120 mm/min；脉冲频率：1–2 Hz（薄材）。
Ø100–150	SUS304 / SUS316L	90–130（直流负极）	12–14	3.2（2%铈钨）	ER308L / ER316L	2.0	焊接速度：100–150 mm/min；保护气体：100%氩气，根部焊道需背部保护。
Ø200 以上	SUS316L	120–180（直流负极）	13–15	4.0（2%铈钨）	ER316L	2.4–3.0	焊接速度：120–180 mm/min；厚截面（>4mm）需多道焊接。

改进：补充了极性、钨极类型、焊接速度、脉冲设置及背部保护要求，提升焊接质量。

---

4. 防变形与夹具工艺表

防变形措施	说明	技术细节	实施建议
对称焊接	两侧或多点交替焊接，避免热应力集中。	按 90° 或 120° 增量焊接圆形部件。	使用红外测温仪监控温度（保持 <300°C）。
分段跳焊	长度 >1m 的螺杆采用分段跳焊，减少热量积累。	每段焊接 100–150mm，焊后冷却。	大型螺杆建议使用水冷夹具散热。
工装夹具	使用专用螺旋压紧夹具，确保同心度和对齐。	夹具公差：±0.05mm；夹紧压力：100–200 kPa。	设计快速释放夹具，提高生产效率。
焊后矫正	通过机械压正或局部火焰矫正消除变形。	逐步施力；火焰加热温度控制在 550°C 以避免材质劣化。	使用激光对中工具验证矫正后同心度。

改进：增加了温度监控、夹具公差及矫正技术，便于实际操作。

---

5. 焊后处理与检测表

工序	内容	技术标准	质量控制措施
焊缝打磨	平滑过渡，去除焊瘤及缺陷。	Ra ≤ 0.8μm，无焊瘤或凸起。	使用 120–400 号砂纸逐级打磨，表面粗糙度仪验证。
抛光/电解抛光	提升表面卫生性和耐腐蚀性。	符合 EHEDG 和 3-A 标准，关键区域 Ra ≤ 0.4μm。	在 H2SO4/H3PO4 溶液中电解抛光 5–10 分钟，温度 50–60°C。
无损检测 (NDT)	渗透探伤 (PT) 或 X 射线检测内部缺陷。	无裂纹、气孔或未熔合。	PT 灵敏度：2 级（EN ISO 23277）；X 射线符合 ASME Section V。
拉力/扭矩测试	验证焊缝在负载下的强度。	焊缝强度 ≥ 母材强度 85%（如 SUS304：520 MPa）。	测试样件至破坏，记录延伸率和断裂点。
动平衡检测	确保高速运转稳定性。	偏差 ≤ G6.3（ISO 1940）；最大不平衡量 0.01 g·mm/kg。	使用动平衡机，必要时通过去除材料或加配重校正。

改进：补充了抛光条件、NDT 标准及详细测试协议。

---

6. 常见缺陷与防控表

缺陷	可能原因	防控措施	纠正措施
变形	热输入过大、无夹具固定。	使用对称焊接、夹具及低电流（如 Ø50mm 用 60–90A）。	机械矫正或控制热量重新焊接。
气孔	保护气体不纯、焊前清理不足。	使用 99.99% 氩气，焊前用丙酮和钢丝刷清理。	磨除缺陷，调整气流（8–12 L/min）重新焊接。
咬边	电流过大、运条速度不稳。	优化电流（如 Ø100mm 用 90–130A），保持匀速（100–150 mm/min）。	补焊填充，磨平表面。
未熔合	热量不足、坡口设计不当。	增加电流 10–20A，厚截面使用 V 型坡口（30–45°）。	去除缺陷焊缝，调整参数重新焊接。
焊缝粗糙	打磨不足。	使用 120–400 号砂纸打磨，电解抛光至 Ra ≤ 0.8μm。	使用更细砂纸或延长电解抛光时间（5–10 分钟）。

改进：补充了具体电流调整、坡口设计及纠正措施。
