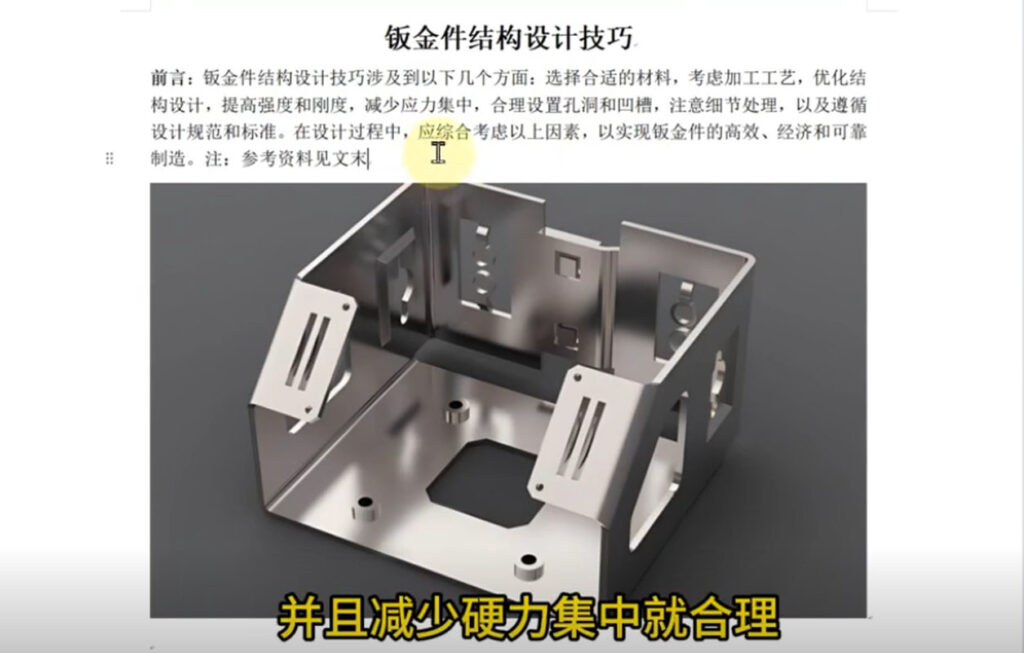

钣金件的结构设计不仅关乎产品外形，更决定其机械性能、加工效率及装配可靠性。上图所示为一款典型的钣金盒体结构，其造型虽不复杂，但却体现了多个关键的设计技巧。本文结合实际案例，剖析钣金结构设计中应力分布、孔槽布置与装配预留等细节，希望为设备制造商、结构工程师和钣金设计人员提供实用参考。
一、设计要从“加工可实现性”出发
钣金结构设计最容易犯的错误之一就是脱离加工现实，追求结构“完美”却忽略了模具开合方向、激光切割限制、折弯顺序与回弹控制等实际因素。
如图所示，该盒体零件在四角均采用了向上折弯的方式，并避免了反向折弯，这说明设计者在建模初期就已考虑设备折弯方向，确保结构在一次夹装中即可完成多道折弯，大幅提高了加工效率。
二、孔位与撕裂槽设计体现应力优化思维
图中结构底部开设了多个安装孔，侧壁则开有长条形插槽，这些并非简单“造型”，而是为减轻装配应力、释放焊接或螺丝安装过程中产生的集中载荷。
✅ 设计原则：避免将应力集中于转角或焊点，应通过合理开孔/槽、圆角处理或增加缓冲区域来分散内应力。
此外，该结构在折弯部位并未采用锐角，而是保留了折弯圆角，这不仅符合模具加工要求，也能显著减少材料在加工过程中的裂纹风险，提升整体强度。
三、装配间隙与精度控制细节不可忽视
在批量生产中，不合理的装配公差极易导致装配困难、螺孔错位甚至报废。该结构的特征如下：
- 两侧设有大尺寸通孔，便于定位装配；
- 多个加强筋折弯形成框体支撑，提高整体刚性；
- 开槽位置合理避开焊点与螺丝孔，避免结构干涉。
这说明设计阶段已充分考虑工艺顺序与结构功能的结合，体现出“设计为制造服务”的理念。
四、材料选择与工艺匹配性决定成本优劣
图中零件采用不锈钢板材（推测为304或201材质），表面呈现拉丝或光面未处理状态，折弯边缘无裂纹，说明其：
- 板材厚度与折弯半径匹配得当；
- 下模V槽选型合理，无拉裂痕迹；
- 加工流程规范，可能采用激光切割 + 数控折弯 + 精密攻牙或焊接处理。
这一系列工艺匹配关系，是影响单位成本的核心因素。
五、结语：细节体现工艺水平，设计体现制造理解
如图所示的结构件虽小，但它的成功设计包含多个工程决策：加工方式、折弯方向、螺孔避让、装配容差、材料利用率……这些设计都直指一个目标：批量可复制、性能可靠、结构精炼。
对于设备制造厂商而言，钣金结构不只是外壳，而是功能集成、散热、强度、防护与成本的综合体现。
