在固体制剂药机制造与精细化工处理领域，物料输送与转移系统是保障生产连续性与合规性的核心。在这些关键设备中，药用不锈钢料斗发挥着举足轻重的作用。药用级料斗并非简单的几何漏斗，而是一项经过精密设计的流体与粉体动力学容器，须严格符合美国 Food and Drug Administration (FDA) 21 CFR Part 11、欧洲药品管理局 (EMA) EudraLex Annex 15 以及现行药品生产质量管理规范（cGMP）等国际监管标准。
当国际知名药机 OEM 厂商（如法国高端压片技术专家 Medelpharm）需要高精度、非标定制的容器系统时，通常会选择具备微米级几何精度、先进表面冶金工艺以及可追溯质量控制体系的源头制造企业。
本文全面剖析由中山市鑫捷金属有限公司研发与生产的高端定制药用及化工不锈钢料斗，系统阐述其全流程工程设计、材料冶金学原理、多轴精密加工工艺以及三坐标测量机（CMM）质量检测体系。
1. 监管标准与卫生级设计准则
药用粉体的输送与处理面临极其严格的卫生要求。与活性药物成分（API）或高纯度化工前驱体直接接触的设备表面，必须防止污染、交叉污染、批次残留及物理降解。
+-------------------------------------------------------+
| 符合 cGMP / FDA 标准的药用容器 |
+-------------------------------------------------------+
|
+---------------------+---------------------+
| |
+-------------------+ +-------------------+
| 表面粗糙度 | | 几何结构 |
| Ra <= 0.2-0.4 µm | | 60° 整体流动锥角 |
| 电解抛光处理 | | 无死角过渡设计 |
+-------------------+ +-------------------+
| |
+---------------------+---------------------+
|
+-------------------------------------------------------+
| 集成 CMM 检测与全流程材质追溯体系 |
| 316L 材质双认证证书 |
+-------------------------------------------------------+
材质选择：AISI 316L 与 AISI 304 的比较
虽然 AISI 304 不锈钢能满足普通工业场景的防腐要求，但在面对湿法制粒、强腐蚀性 API 或高强度在线清洗（CIP）工况时，药用级料斗必须采用 AISI 316L（EN 1.4404）。
316L 的低碳含量（小于或等于 0.03%）能有效防止焊接过程中的铬碳化物沉淀，从而保持热影响区（HAZ）的抗晶间腐蚀性能。此外，添加 2.0% – 3.0% 的钼（Mo）元素显著提升了其抵御消毒清洗剂中氯化物点蚀和缝隙腐蚀的能力。
| 冶金性能参数 | AISI 304 (EN 1.4301) | AISI 316L (EN 1.4404) | 对药用料斗性能的影响 |
| 碳含量 (C) | 小于或等于 0.07% | 小于或等于 0.03% | 防止焊接后发生晶间腐蚀 |
| 铬含量 (Cr) | 17.5% – 19.5% | 16.5% – 18.5% | 建立致密的钝化氧化铬保护膜 |
| 镍含量 (Ni) | 8.0% – 10.5% | 10.0% – 13.0% | 稳定奥氏体组织，提升材料延展性与韧性 |
| 钼含量 (Mo) | 无 | 2.0% – 2.5% | 抵抗在线清洗（CIP）过程中氯化物的点蚀 |
| 抗点蚀当量 (PREN) | 约 19.0 | 约 25.0 | 在强腐蚀性化学环境中表现出优异的耐受性 |
表面粗糙度（Ra）与钝化机理
为了防止粉体黏附、消除滋生细菌的微观孔隙并避免清洗死角，物料接触面需经过多道抛光工序，使表面粗糙度达到 Ra 小于或等于 0.2 µm ~ 0.4 µm。
未抛光表面（微观孔隙易残留粉体与细菌）
/\ /\/\ /\ /\ /\ ---> Ra > 0.8 µm
--\/--\/\/--\/--\/--\/------------------------
超精电解抛光表面（亚微米级平整度）
-------------------------------------------- ---> Ra <= 0.2 µm
实现该级别的表面平整度包含以下步骤：
- 机械研磨与抛光：使用 120 目至 800 目的合成磨料进行递进式研磨抛光。
- 电解抛光（Electropolishing）：通过电化学过程溶解表面的微观凸起，将表层铬铁比从 1:1 提升至 2:1 以上，形成光滑且高度钝化的氧化膜。
- 化学钝化：按照 ASTM A967 标准施加柠檬酸或硝酸配方，彻底清除钣金成形过程中引入的游离铁污染。
2. 流体力学设计与几何建模
定制药用料斗的设计需要在有效容积与粉体流动物理学之间取得精准平衡。计算不当的锥角会导致架桥（Arching）或鼠洞（Ratholing）等堵料现象，进而中断自动压片机或胶囊填充机的连续运行。
架桥现象（Arching） 鼠洞现象（Ratholing）
+-----------------------+ +-----------------------+
| | | | | |
| +-----------+ | | | 滞留物料区 | |
| / 粉体拱 \ | | | | |
| / (架桥) \ | | | 流动通道 | |
| +-----------------+ | | \ (鼠洞中心) / |
| / \ | | \ / |
+-------/ \-------+ +---\ | | /----+
/ \ \ | | /
/ 空穴 \ \ | | /
+-------------+ +--+----+--+
整体流动与局部流动的机理对比
- 局部流动（Funnel Flow）：物料仅从中心核心区下落，而沿料斗壁面的物料保持静止。这种后进先出（FILO）的流动模式极易引发批次分层及敏感 API 的降解。
- 整体流动（Mass Flow）：只要底部有物料排出，料斗内的所有物料均沿整个截面均匀向下移动。整体流动彻底消除了物料滞留区，确保先进先出（FIFO），并防止粉体离析。
为实现整体流动，锥体部分的壁角必须足够陡峭，以克服粉体与抛光 316L 表面之间的摩擦角。对于大多数药用粉体（如微晶纤维素、乳糖等），60° 半锥角是行业公认的标准几何设计。
1.3 米定制料斗的结构工程
适用于高端研发与生产设备（如 Medelpharm 定制设备）的料斗对垂直几何尺寸有着严苛的要求。整体高度达到 1.3 米 的料斗会带来特定的结构挑战：
- 长径比与重心：高陡的锥形结构要求顶部进料法兰与底部出料阀法兰之间具备极高的同轴度。
- 侧壁静压与粉体侧压力：根据 Jenike 散体物料理论，锥体下部须承受显著的侧壁应力，计算公式为：
σ_w = (γ · R / K) * (1 – e^(-K · µ · h / R))
其中：
γ = 粉体堆积密度（kg/m³） R = 料斗截面水力半径（m） K = 水平与垂直应力比值 µ = 壁面摩擦系数 h = 距顶部物料表面的深度（m）
3. 精密制造：从激光切割到机器人 TIG 焊接
将平整的 316L 不锈钢板材加工成高精度、高 1.3 米的药用料斗，需要依托高精度的钣金加工设备、严格的热输入控制以及熟练的工艺执行。
+-------------------------------------------------------------------+
| 精密制造工艺流程 |
+-------------------------------------------------------------------+
1. 30,000W 激光切割（轮廓精度 Sub-0.05mm）
2. 重型 CNC 滚圆 / 弯曲成形（弧度精准控制）
3. 预组装与无间隙点焊定位
4. 自动机器人 TIG 焊接（高纯氩气背视保护）
5. 多道次焊缝研磨与内圆角造型
6. 机械抛光（Ra <= 0.2 µm）与化学钝化
7. CMM 三坐标几何尺寸全面检测
1. 超高功率激光切割下料
料斗锥形展开件的精确下料依赖于三维曲面的展开计算。利用 30,000W 激光切割系统，316L 板材的切割缝隙公差可控制在正负 0.03 mm 以内。采用高压氮气作为辅助气体，可防止切割边缘发生热氧化，确保切口光洁，为后续焊接提供优良的冶金基础。
2. CNC 滚圆与数控折弯
成形一个 1.3 米高的规则锥体需要借助多轴滚圆机或配有专用 R 角模具的 CNC 折弯机。在全长方向上保持均匀的曲率，能有效避免局部出现平斑，防止尺寸偏差及局部应力集中。
3. 机器人 TIG 焊接与惰性气体背面保护
药用不锈钢的焊接过程必须严格控制热输入，以防止板材变形及晶间腐蚀。
- 气体保护与背面吹氩：焊接过程中，焊枪及内腔均通入高纯氩气（99.999%）。背面保护能彻底隔绝焊缝根部的氧气，防止产生“氧化渣”，确保焊缝达到卫生级标准。
- 机器人 TIG 集成：自动化机器人 TIG 焊接保障了长直焊缝与环缝熔深一致、成形整齐，并把热影响区控制在极小范围内。
机器人 TIG 焊接与背面保护示意图
焊枪（高纯氩气保护）
|
v
============================== <-- 上层板材
-------- 熔池 (完全熔透) ------ <-- 焊缝
============================== <-- 下层板材
^
|
背面高纯氩气保护流
(彻底防止根部氧化)
4. 无死角内圆角过渡抛光
按照 cGMP 规范，法兰与锥体连接处的 90° 直角过渡是被禁止的。所有内部过渡均设计为光滑的圆弧过渡（R 大于或等于 10 mm ~ 25 mm），并经过多道研磨与镜面抛光，使焊缝在冶金与外观上与母材融为一体。

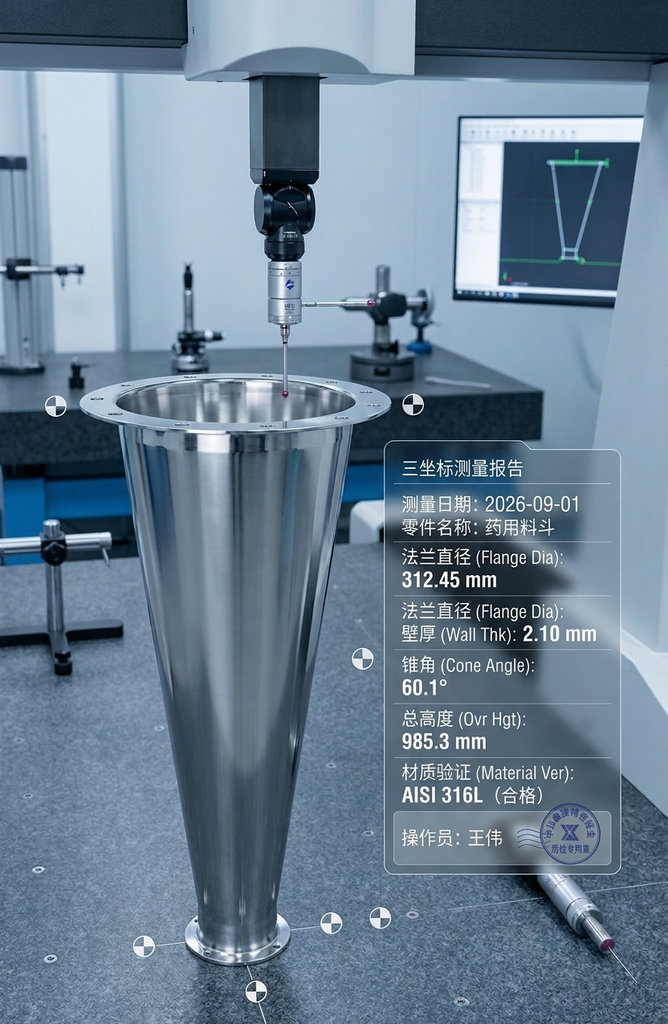

4. 质量检验：三坐标测量机（CMM）全面检测
为确保定制的 1.3 米料斗能够无缝安装至欧洲高端制药设备上，中山市鑫捷金属有限公司在其精密检测实验室中使用三坐标测量机对产品进行全尺寸复核。
CMM 三坐标检测现场布局示意
+-------------------------------+
| CMM 测量机横梁 |
+---------------+---------------+
|
|
( o ) 触发式测头
|
/------------------------ me \
/ 顶部法兰测量点 \
/ [圆度公差 <= 0.05mm] \
/ \
| 料斗主体 |
| [同轴度公差 <= 0.08mm] |
\ /
\ /
\-----------------------------/
\ /
+-----------------------+
| 底部出料法兰 |
+-----------------------+
================================= 花岗岩精密平台
三坐标关键检测项目
- 法兰平面度与共面度：确保与硅胶或 PTFE 密封垫圈压紧时无渗漏。
- 同轴度与同心度：顶部进料法兰与底部出料法兰的中心轴线偏差需控制在小于或等于 0.08 mm 以内。角度的偏差会导致下游自动分体式蝶阀或压片机加料器的卡阻。
- 大直径圆度：大型薄壁锥体在焊接后容易发生形变，CMM 多点扫描可实时复核多个水平截面的圆度。
实验室三坐标检测报告示例
以下为中山鑫捷质量检测实验室为定制药用料斗出具的典型三坐标测量数据报告：
========================================================================================
中山市鑫捷金属有限公司 - 精密检测实验室
三坐标检测报告
========================================================================================
客户名称: 药机 OEM Partner 零件名称: 定制 1.3m 药用料斗
材质证明: AISI 316L (符合 EN 1.4404) 检验标准: ISO 2768-mK / cGMP
检测设备: 高精度桥式 CMM 测量机 环境条件: 20.0°C ± 0.5°C | 湿度 45%
========================================================================================
[几何尺寸与公差检测数据]
序号 | 检测特征项目 | 理论尺寸 | 上公差 | 下公差 | 实测数值 | 结论
------|--------------------------|------------|-----------|-----------|-----------|-------
01 | 顶部法兰外径 | 520.00 mm | +0.10 mm | -0.10 mm | 520.03mm | 合格
02 | 顶部法兰圆度 | 0.00 mm | +0.05 mm | 0.00 mm | 0.023mm | 合格
03 | 整体垂直高度 | 1300.00 mm | +0.50 mm | -0.50 mm | 1299.8 mm | 合格
04 | 锥体夹角 (Cone Angle) | 60.00° | +0.10° | -0.10° | 60.04° | 合格
05 | 底部法兰同轴度 | 0.00 mm | +0.08 mm | 0.00 mm | 0.035mm | 合格
06 | 锥体壁厚均匀度 | 2.50 mm | +0.10 mm | -0.05 mm | 2.52 mm | 合格
07 | 内表面粗糙度 (Ra) | 0.20 µm | +0.05 µm | 0.00 µm | 0.18 µm | 合格
[检验结论]
经三坐标及表面粗糙度仪检测，该定制药用容器各项几何形位公差及表面质量均符合图纸
XJ-PH-2026 之要求，准予出厂。
质检工程师: QC-XINJIE-LAB 检测日期: 2026年09月01日
========================================================================================
5. 非标定制能力：从工程设计到一站式交付
标准的工业料斗很难直接满足专用制药设备在空间布局、批次容积以及接口形式上的特殊要求。作为源头制造厂家，中山市鑫捷金属有限公司提供从工程设计到成品交付的全流程非标定制服务。
一站式 OEM 定制流程
+--------------------------------------------------+
| 1. 需求对接 / 客户 CAD 接口模型评估 |
+--------------------------------------------------+
|
v
+--------------------------------------------------+
| 2. 工程分析与 DFM 优化 |
| - SolidWorks 3D 建模 |
| - 有限元分析 (FEA) |
| - 粉体流动角度仿真 |
+--------------------------------------------------+
|
v
+--------------------------------------------------+
| 3. 精密钣金加工与成型 |
| - 30kW 激光切割 |
| - 数控弯曲与滚圆 |
| - 自动及机器人 TIG 焊接 |
+--------------------------------------------------+
|
v
+--------------------------------------------------+
| 4. 卫生级表面处理 |
| - 全自动镜面抛光 (Ra <= 0.2 µm) |
| - 电解抛光与化学钝化 |
+--------------------------------------------------+
|
v
+--------------------------------------------------+
| 5. 计量检测与追溯文件交付 |
| - 三坐标全尺寸检测报告 |
| - 材质证明书 (EN 10204 3.1) |
| - 粗糙度与铁素体检测报告 |
+--------------------------------------------------+
综合工程集成能力
- 源头设计协助：鑫捷工程师团队深度参与客户研发过程，提供面向制造的设计（DFM）优化，将客户的设备总装图转化为优化的钣金展开图与焊接工艺方案。
- 定制化阀门与接口集成：支持定制卫生级快装快卸接口（Tri-Clamp）、视镜、料位传感器安装座、氮气吹扫接口以及无尘分体式蝶阀（Alpha-Beta Valve）。
- 规模化加工保障：依靠包括重型数控折弯中心与超高功率激光切割设备在内的加工集群，中山鑫捷既能高效完成单件样机的非标开发，也具备大批量 OEM 订单的稳定交付能力。
6. 在制药与化工领域的应用场景
中山鑫捷生产的高精度不锈钢容器与料斗产品，广泛应用于各种高要求的工业场景：
固体制剂设备
- 压片机供料系统：高容积锥形料斗（如 1.3 米 Medelpharm 定制料斗）为压片机重力喂料器提供连续物料，避免架桥与分层。
- 胶囊填充机：精密抛光的料斗出口与计量盘无缝对接，确保装量差异控制在许可范围内。
- 流化床干燥与制粒机：耐受工作压力与频繁清洗循环的定制锅体与过渡料斗。
精细化工与电池材料处理
- 高纯化学品合成：采用 316L 或哈氏合金打造的不锈钢容器，用于储存和加注强腐蚀性催化剂，防止金属离子溶出。
- 前驱体物料输送：配置有振动器安装座或气动敲击板的精密料斗，有效促进超细、高粘性粉体的顺畅排出。
7. 总结与源头厂家优势
在高端设备制造领域，核心部件的品质直接决定了整机的性能、合规性与品牌声誉。针对欧洲药机标准研发并完成的 1.3 米定制药用料斗，展示了从设计、工艺到品控的全流程技术积累。
中山市鑫捷金属有限公司作为精密钣金加工、重型结构件制造及定制不锈钢卫生级容器的源头生产企业，通过整合高功率激光加工、自动化 TIG 焊接以及三坐标检测体系，持续为全球制药装备与精细化工设备厂商提供高品质的定制化解决方案。
如需获取更多非标不锈钢容器及精密钣金定制的技术支持与方案咨询，请访问官方网站：www.xinjiecn.com。
