破拱螺杆下料系统的技术革新与模块化设计
在散状物料（如粉体、颗粒、易结块及高黏度物料）的存储与输送工艺中，料仓搭拱、搭桥、堵塞以及螺旋输送杆出料量不均、断料是长期困扰工业生产的痛点。传统单一输送设备在应对易搭拱物料时，常常因为出料口挤压结块或物料流动性差而导致停机维护，耗费大量人力与时间成本。

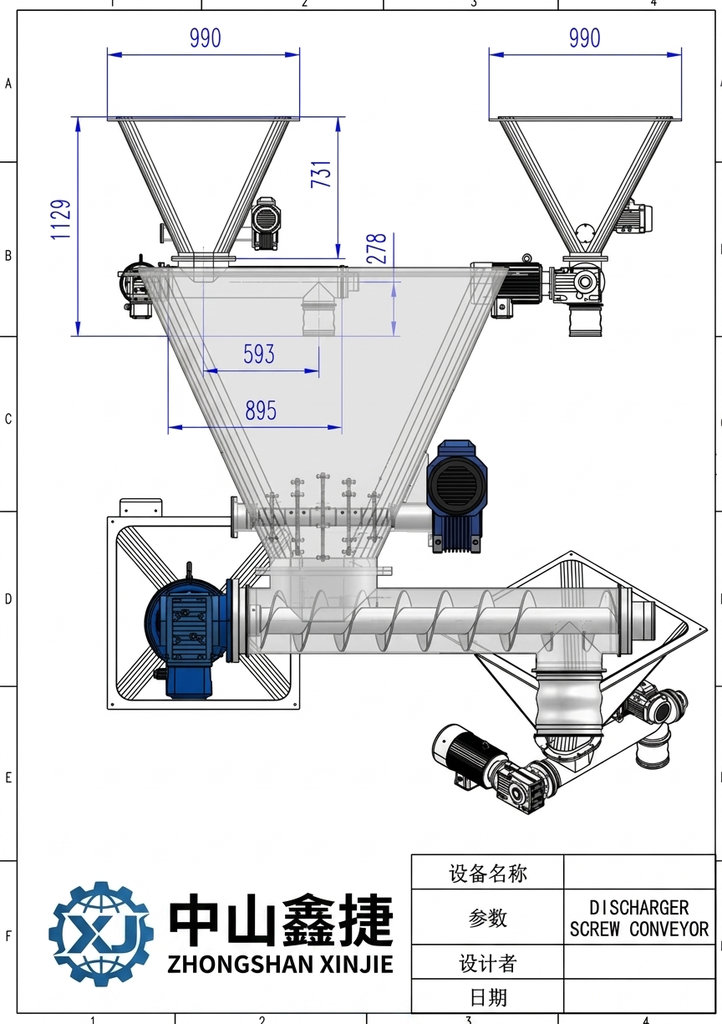

针对上述工业难题，中山鑫捷（ZHONGSHAN XINJIE）根据客户实际使用情况，创新性设计结构，通过集成双电机独立驱动、一体旋转型料仓、快拆维护结构、变径螺旋杆及多维辅助破拱接口，全面解决了散料输送中的堵塞与计量不均问题。
一、 设备的定性与核心定位：破碎打散与破拱双重功能
在散体物料处理系统中，该设备可明确定性为破拱螺旋输送机或破碎打散机（破拱器）。
与普通单轴螺旋输送机不同，其核心功能不仅仅在于“输送”，更在于“破拱打散”与“均匀计量下料”：
- 破拱打散：通过料仓内部及螺旋入口处的强制打散机构，破坏物料因内聚力、湿度或挤压形成的“应力拱”与“物料桥”，恢复物料流动性。
- 稳定输送：通过精准控制物料推移，解决传统螺旋输送机常见的挤压结块、脉动出料或连续断料问题。
二、 双电机独立驱动方案：动力冗余与正反转灵活控制
为了保证高负载、易结块工况下的连续稳定性，中山鑫捷（ZHONGSHAN XINJIE）在此类设备中采用了双电机独立驱动的技术路线：
[上部搅拌/破拱电机] ---> 独立控制：搅拌叶片 / 仓内旋转打散 (支持任意正反转)
[下部螺旋输送电机] ---> 独立控制：变径螺旋杆主轴输送 (支持任意正反转)
- 功能解耦，防止死机传统的单电机带多轴传动结构极其容易因某一处卡料而导致整体停转。双电机设计将“破拱打散”与“螺旋输送”的动力源完全独立，破拱轴可专注打散松散物料，输送轴可专注匀速推进，互不干扰。
- 任意正反转与智能解卡两台电机均具备任意正反转功能。当物料发生瞬间卡阻或大块异物卡入时，系统可触发反转程序，通过短时间的反向旋转快速解除挤压应力，随后恢复正转，大大降低了人工开仓清料的频率。
三、 一体旋转形料仓与模块化快拆设计
1. 一体旋转形料仓：消除死角与漏料隐患
传统的板材拼接料仓容易在接缝处积累残料，造成物料挂壁、结块甚至发霉变质，同时法兰密封不严易引发粉尘泄漏。
- 无缝一体成型：采用一体旋转加工（如旋转成型/整体旋压或高精度一体焊接）工艺，料仓内壁光滑流畅，无死角、无接缝。
- 绝对防漏料：无缝一体结构结合轴封处的动态密封，有效解决细粉物料的漏粉与漏料问题，满足环保高标准要求。
2. 快拆式拆装结构：极速维护与清洗
物料发生严重堵塞或更换物料批次时，拆卸效率直接决定了停机损失。
- 在易堵塞、易结块的交叉连接处（如料仓与螺旋管接口、螺旋下料段），全面采用快拆卡箍、快卸法兰或手扳式快开结构。
- 无需借助复杂工具，操作人员可快速拆卸接管，进行掏料、清扫或内视检查，将常规维护时间缩短70%以上。
四、 变径螺旋杆设计：从源头解决下料大小不均
传统等螺距、等外径的螺旋杆在进料口段容易产生“前端吃满、后端挤压”的现象，导致出料出现周期性脉动或挤压结块。
结构上采用“上大下小”变径/变螺距螺旋杆（随主轴同步旋转）：
| \ / | <--- 上部较宽：大进料截面，强制咬合物料
| \ / |
| \ / |
| |=== [轴] ===| |
| / \ |
| / \ |
| / \ | <--- 下部收拢：挤压过度防护，平稳匀速推料
- 上大：在上部进料区采用较大外径/螺距，增大物料接触面积，增强对仓口物料的咬合力与拉拽力，有效破坏物料拱脚。
- 下小：在下部挤压输送区逐渐过渡为较小尺寸，避免物料在狭小管道内被过度压缩而硬化结块，实现匀速、连续、不间断的平稳出料。
五、 多维辅助破拱系统与预留扩展接口
针对极难处理的强粘性或吸湿性物料，单一机械破拱往往需要辅助系统配合。中山鑫捷 在系统设计上预留了丰富的扩展接口与选配组件：
| 辅助组件 | 安装位置与作用机制 | 适用物料特性 |
| 搅拌叶片（选配） | 仓内破拱轴上加装多组打散桨叶，随轴旋转切割物料。 | 易搭桥、易产生团聚的湿粉料 |
| 电磁送料器接口（预留） | 在出料口或下料过渡段预留标准接口，接驳电磁给料机。 | 需要微量、高精度连续计量的工艺 |
| 空气炮 / 震打器（选配） | 安装于料仓外壁易搭拱区域，通过瞬时高压气体冲击破坏应力拱。 | 极易结块、流动性极差的干粉或纤维物料 |
六、 核心运维准则与选型定制指南
为了保证系统的长期稳定运行，延长设备寿命，操作与设计需遵循以下核心准则：
1. 关键运维守则
- 螺旋下料口绝对禁止结块：开机前必须检查下料口是否顺畅；结块物料会导致螺旋轴承受巨大的偏心扭矩，易造成轴承损坏或螺旋叶片变形。
- 停机必须保持空仓：设备暂停使用或下班停工前，必须切断上料并持续运行设备，将料仓及螺旋管内的剩余物料彻底清空。防止物料在仓内长时间堆积受潮、结块固化，导致二次开机时电机超载烧毁。
- 安装清理孔进行日常监控：在螺旋输送管的关键位置（如进料段与出料段）必须安装两个清理孔，便于日常观察物料流动状态及无损快速掏料。
2. 全方位定制化能力
中山鑫捷 可根据不同行业（化工、食品、医药、环保锂电等）的特定需求，提供全方位的非标定制服务：
- 参数与尺寸定制：处理量（从每小时数十公斤至数十吨）、螺旋直径、料仓容积及倾角均可定制。
- 材质与表面处理：可选碳钢（Q235B）、304/316L不锈钢、哈氏合金或内衬PTFE（聚四氟乙烯）防腐涂层，满足食品级卫生或高腐蚀工况。
- 称重与计量集成：可增设称重传感器（Weighing Module），实时监测仓内物料重量，实现失重式定量给料。
总结
通过双电机独立驱动、一体旋转型防漏料仓、快拆维护设计、变径螺旋杆以及多维破拱扩展接口的有机结合，由 中山鑫捷 打造的破拱螺杆下料系统成功解决了传统料仓搭拱卡料、出料不均、清洗困难等一系列痛点。合理搭配选配组件并严格执行“空仓停机”等运维规范，能显著提高生产线的自动化程度与运行稳定性。
