精密钣金加工图是钣金制造的核心技术文件，尤其在精密钣金领域，零件往往涉及压铆件（如PEM螺母、螺柱）和防烤漆区域（保护某些部位不被喷涂或烤漆，以避免污染或影响装配）。一份完整的加工图必须清晰、规范，便于车间下料、折弯、压铆和表面处理。以下按关键组成元素详细说明如何绘制此类图纸，通常使用AutoCAD、SolidWorks或DraftSight等软件。1. 图框模板（含主要参数的标题栏）图框是加工图的基础框架，采用标准A3或A4图框（可自定义企业模板）。标题栏必须填写完整的主要参数，包括：
- 零件名称、图号、版本
- 材质（如SUS304、AL5052）
- 板厚（如1.5mm）
- 表面处理（如粉末喷涂、阳极氧化）
- 展开尺寸、折弯后尺寸
- 比例（通常1:1）
- 公差要求（如一般公差±0.1mm）
- 绘图日期、绘图人、审核人
标题栏信息直接影响加工优先级和成本控制，建议放在图框右下角。
钣金工程图纸设计规范与技术参数表（Xinjiecn 鑫捷）
| 项目类别 | 核心要求 / 规范原则 | 详细说明与图纸体现 |
| 制图基本原则 | 1:1 绘制 | 确保图面比例与实物一致，是钣金加工的基础。 |
| 图层分明 | CAD图层需清晰划分，便于激光切割或冲压设备识别。 | |
| 表达清晰/比例合适 | 视图排版需让生产线人员一目了然，避免歧义。 | |
| 五金零件规范 | 规格明细 | 必须明确五金件规格：如螺母、螺柱、螺钉（CLS, BSOS, FHS等）。 |
| 压铆表达 | 在折弯截面图上必须明确标注压铆件的方向（正面/反面）和位置。 | |
| 技术要求 (通用) | 表面处理与防护 | 明确防烤漆区域（如直径26/16区域），标注喷涂或电镀要求。 |
| 加工细节 | 默认去除所有毛刺；未注弯曲角度为 $90^\circ$；未注公差按标准执行。 | |
| 特殊工艺标注 | 包含定位刻线（蚀刻线）、塞焊孔（如 $5 \times \phi 5$）的位置说明。 | |
| 图框管理 | Xinjiecn 鑫捷标准 | 图框需包含：产品型号、材料（SECC等）、重量、版本号及公差对照表。 |
| 核心宗旨 | 易读性原则 | 总而言之：要让生产加工人员轻松看懂并理解要求点。 |

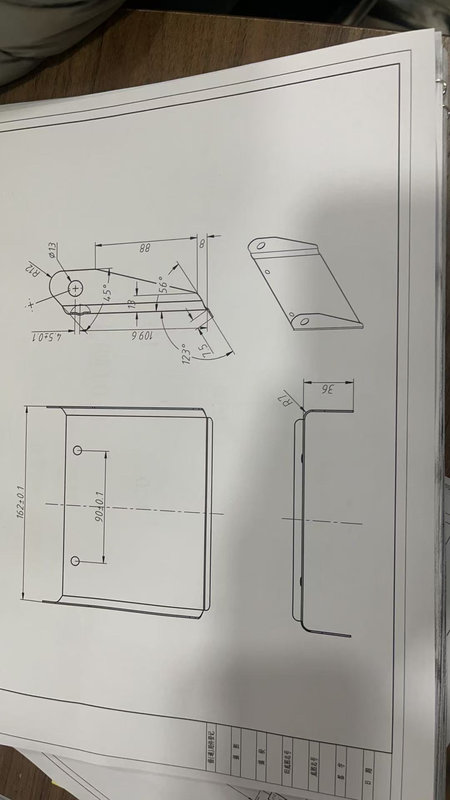

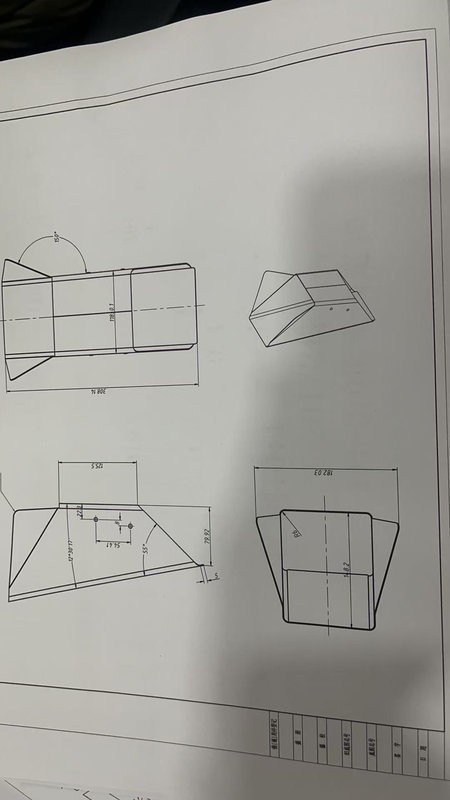

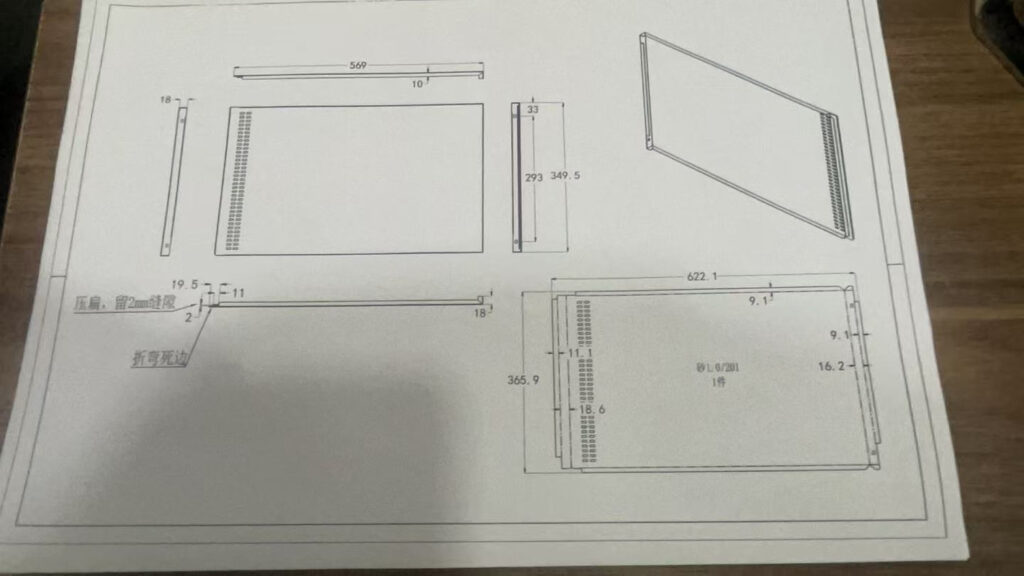

2. 展开图、折弯示意图、轴测图这是钣金加工图的核心视图组合：
- 展开图（Flat Pattern）：展示激光切割或冲压前的平面状态，所有外轮廓、孔位、折弯线以虚线表示。展开图用于下料，必须标注折弯扣除值（Bend Allowance）。
折弯示意图：在展开图或单独视图中用虚线标注折弯线，用箭头表示折弯方向，用文字注明折弯角度（如90°↑或90°↓）。复杂零件可附加局部放大图显示V口方向。
轴测图（Isometric View）：展示折弯后的立体效果，帮助操作工直观理解零件最终形状。通常放在图纸右上角或单独视图

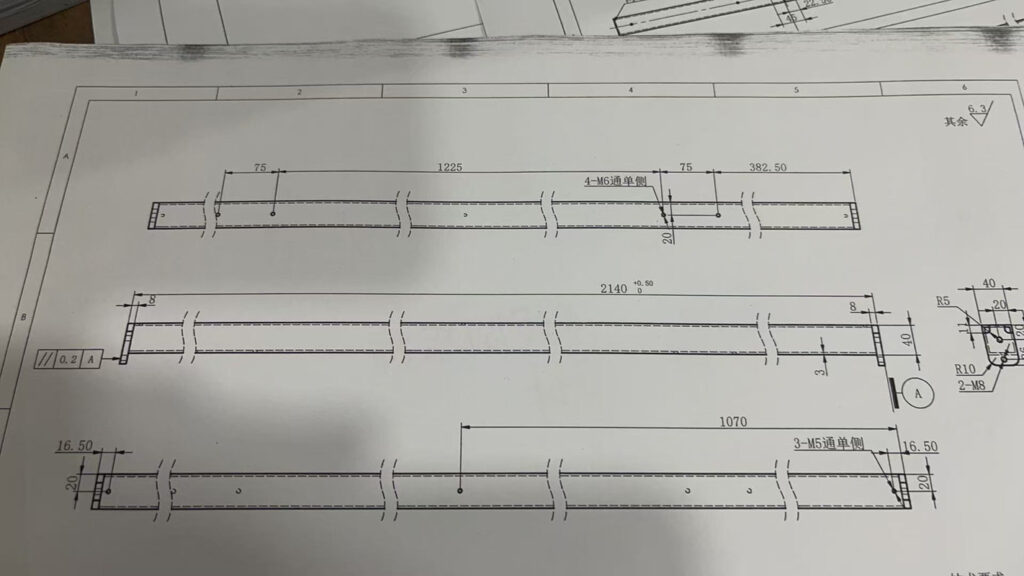

3. 主要尺寸的标注优先标注折弯后关键尺寸（如外形尺寸、孔到边的距离、孔间距），展开图只标注必要尺寸。注意：
- 孔位公差通常±0.1mm
- 折弯公差±0.2~0.3mm
- 使用基准线标注，避免累积误差
- 重要尺寸加粗或加框
完整示例图通常同时显示展开与折弯后尺寸对比。
4. 各压铆件型号、方向的说明压铆件（如PEM螺母、螺柱）是精密钣金常见特征，必须明确标注：
- 用局部视图或表格列出型号（如CLS-M4-1、SO-M5）
- 标注安装方向（正面压铆或反面压铆，用箭头指示）
- 注明最小边距、孔径要求
- 压铆后需检查拉拔力和扭矩
5. 特殊要求的注明精密钣金常涉及表面处理，因此需特别注明：
- 防烤漆区：用斜线阴影或文字注明“不喷漆区域”“掩膜保护”“压铆面禁止喷涂”等，避免烤漆时污染螺纹或接触面。
- 其他要求：去毛刺方向（折弯外侧R0.2）、表面粗糙度、焊点位置、包装要求等。
- 常用技术要求区放在标题栏上方或图框左侧。
总结一份优秀的精密钣金加工图应做到“一看就懂、一做就对”。建议使用3D软件（如SolidWorks）自动生成展开图和轴测图，再导出2D图纸补充压铆、防烤等工艺说明。严格遵循以上元素，可显著降低返工率，提高制造精度。实际绘制时，可参考企业标准或GB/T 4457~4459机械制图规范。
