——以组合秤平台踏板为应用场景

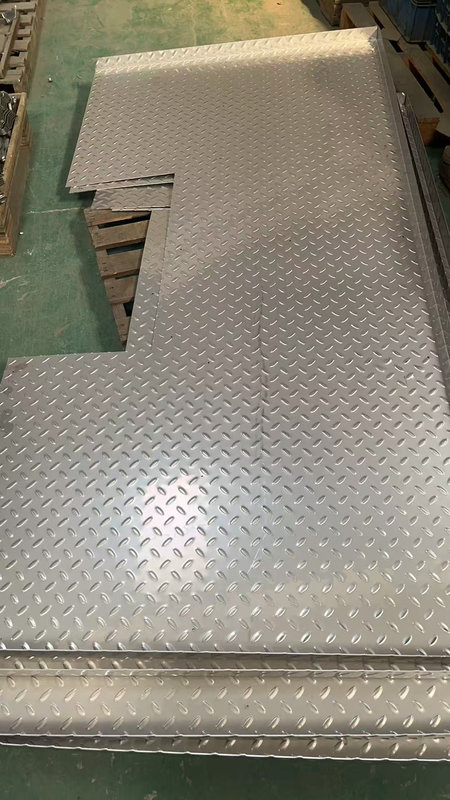

在钣金加工领域中，花纹板是一种非常常见、但“看似简单、实则难度不低”的材料。
花纹板也常被称为防滑板，其最大特征就是板材表面带有规则或不规则的凹凸花纹，常见的有五条筋花纹、菱形花纹、指针形花纹等。
在我们日常生产中，花纹板主要用于承重、防滑、安全要求较高的结构部位，例如：
- 组合秤平台踏板
- 工业设备操作平台
- 人行走道、检修踏板
- 食品机械、防潮环境用平台
尤其是在组合秤平台踏板这一应用上，花纹板几乎是“标配”，因为它同时满足了三点关键要求：
防滑性、承载能力、耐磨性。
一、花纹板的“难点”不在切割，而在折弯
很多外行会以为，花纹板加工和普通平板没什么区别。
但真正做过的人都知道：
花纹板的加工难点，90%集中在折弯工序上。
1️⃣ 切割并不是问题
- 激光切割
- 等离子切割
- 剪板机下料
对花纹板来说都相对成熟，只需要注意花纹方向与结构方向的匹配即可。
2️⃣ 折弯才是关键风险点
花纹板的表面是凹凸不平的，而折弯模具（无论是上模还是下模）本质上都是高精度、硬接触工具。
如果按照普通平板的方式直接折弯，会出现几个严重问题：
- ❌ 花纹被压塌、压扁
- ❌ 花纹被模具刮伤
- ❌ 上模刀口崩裂
- ❌ 下模V槽局部受力异常
- ❌ 折弯线不直、角度不准
这些问题一旦发生，不只是工件报废，模具本身也可能受到不可逆的损伤。
二、花纹板折弯的核心原则：
“保护模具 ≈ 保护花纹 ≈ 稳定质量”
在实际生产中，我们总结出一句非常直观、但非常重要的经验：
花纹板折弯，第一不是速度，第二不是角度，第一优先级永远是“保护模具”。
因为：
- 模具是高价值资产
- 花纹一旦压坏，工件基本无法补救
- 模具损伤后，后续所有工件都会受影响
三、关键工艺手段：
折弯时在上模与工件之间“垫一张板”
1️⃣ 为什么要“垫板”？
我们回到花纹板的结构特性：
它的表面是凸起的花纹，也就是说——
折弯时，最先接触模具的，并不是平整的受力面，而是“凸点”。
这些凸点如果直接接触上模，会造成：
- 接触面积极小
- 单位压力极大
- 应力集中严重
这正是模具损伤和花纹压伤的根源。
2️⃣ 垫板的本质作用是什么？
在折弯时，在上模与花纹板之间垫上一张平整的过渡板，它起到三个非常关键的作用：
✅ 第一：改变接触顺序
- 先接触的是垫板
- 而不是花纹板的凸起部位
- 模具不再直接“吃花纹”
✅ 第二：分散受力
- 垫板将点接触 → 转变为面接触
- 有效降低局部压力峰值
- 折弯力分布更加均匀
✅ 第三：双向保护
- 保护花纹不被压伤
- 保护上模刃口不被崩裂
可以说：
这一张垫板，是花纹板折弯中性价比最高、风险降低最大的工艺手段。
四、垫板材料与使用经验
1️⃣ 垫板常用材料
根据不同厚度、精度要求，常见选择有：
- 普通冷轧钢板（1–2mm）
- 不锈钢薄板
- 高分子耐压尼龙板（部分工况）
在组合秤平台踏板这种结构件上，
冷轧钢板垫板是最常见、最稳定的选择。
2️⃣ 垫板不是越厚越好
这是很多新手容易犯的错误。
- 垫板太厚 → 折弯角度补偿复杂
- 垫板太软 → 起不到受力均匀的作用
经验值是：
垫板厚度以“刚好覆盖花纹高度”为最佳
3️⃣ 垫板是“耗材”，不是永久件
在实际车间中，垫板会：
- 出现压痕
- 局部变形
- 表面磨损
这都是正常现象。
发现垫板影响折弯精度时，必须及时更换。
五、花纹板折弯方向的隐藏细节
在组合秤平台踏板上，还有一个经常被忽略但非常重要的点：
👉 花纹方向 vs 折弯方向
- 花纹方向与折弯线垂直
- 抗变形能力更强
- 花纹不易塌陷
- 花纹方向与折弯线平行
- 更容易产生局部应力集中
- 更依赖垫板工艺
专业车间在下料前，就已经提前规划好花纹走向，而不是切完才发现“怎么这么难折”。
六、总结一句“老钣金”的话
花纹板不是不能折，而是不能“硬折”。
一张小小的垫板，
解决的是：
- 模具寿命
- 工件质量
- 返工率
- 车间稳定性
在组合秤平台踏板这种对安全、防滑、可靠性要求极高的结构件上，
规范的花纹板折弯工艺，远比快一点更重要。
