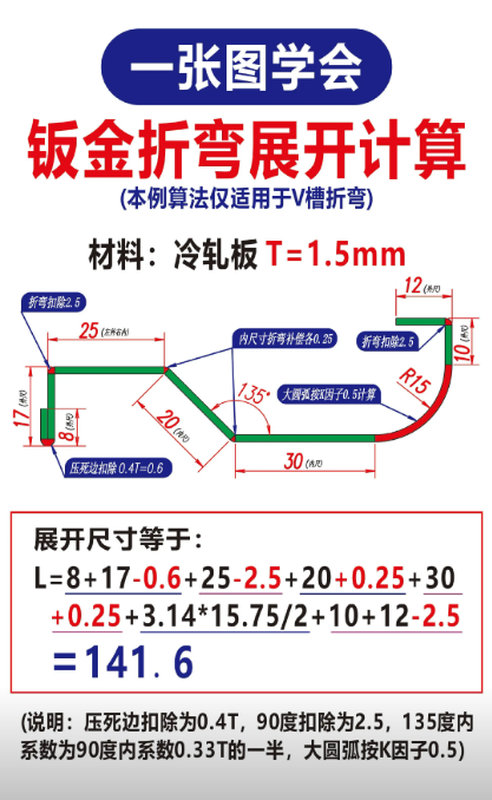

引言欢迎来到中山某钣金加工厂！作为一家专注于钣金加工的企业，我们深知折弯展开计算在生产中的重要性。无论是制造机箱、支架还是复杂钣金件，准确计算展开长度是确保产品质量的关键。今天，我们将结合实际案例，围绕一张折弯图纸，详细讲解如何计算钣金件的展开长度，帮助大家在日常工作中更加得心应手。图纸解析这张图纸展示了一件钣金折弯件，材料为冷轧钢板，厚度T为1.5mm。图中标注了多个折弯段，具体尺寸包括：
- 第一段：8mm
- 第二段：17mm（公差±0.6）
- 第三段：25mm（公差±2.5）
- 第四段：20mm（公差±0.25）
- 第五段：30mm
- 折弯角度分别为45°和90°，弯曲半径R分别为1.35mm和R15。
此外，图纸提供了展开长度的计算公式：
- L = 8 + 17 – 0.6 + 25 – 2.5 + 20 + 0.25 + 30 + 0.25 + 3.14 * 15.75 / 2 + 10 + 12 – 2.5
- 最终计算结果为L = 141.6mm。
折弯展开计算原理钣金折弯展开长度的计算需要考虑材料的厚度、折弯角度和弯曲半径。展开长度通常是各直段长度之和加上折弯余量（Bend Allowance，简称BA）。折弯余量的计算公式为：
- BA = π × (R + K × T) × (180 – α) / 180
- 其中，R是弯曲半径，K是K因子（通常取0.3～0.4），T是材料厚度，α是折弯角度。
在图纸中，折弯余量部分已包含在公式中，例如“3.14 * 15.75 / 2”这一项代表了折弯半径R15的贡献。公差（如±0.6或±2.5）则反映了加工过程中的允许误差，需根据实际设备精度调整。步骤详解
- 直段长度相加
先将图纸中标注的直段长度累加：8 + 17 + 25 + 20 + 30 = 100mm。但由于公差影响，需根据实际测量值调整，例如17mm取17 – 0.6 = 16.4mm，25mm取25 – 2.5 = 22.5mm。 - 折弯余量计算
- 第一个45°折弯（R = 1.35mm）：BA ≈ π × (1.35 + 0.3 × 1.5) × (180 – 45) / 180 ≈ 2.5mm（近似值）。
- 第二个90°折弯（R = 15mm）：BA ≈ π × (15 + 0.3 × 1.5) × (180 – 90) / 180 ≈ 15.75mm。
- 公式中“3.14 * 15.75 / 2”可能是简化后的折弯余量贡献。
- 综合计算
结合直段和折弯余量，调整公差后得到最终展开长度141.6mm。这一结果需在实际加工中验证。
实践中的注意事项
- 材料预处理：确保钢板表面无油污或锈迹，影响折弯精度。
- 设备校准：折弯机需定期校准，特别注意模具与材料厚度的匹配。
- 样件验证：初次加工时制作样件，用卡尺和角度尺检查尺寸，必要时调整K值或公差。
- 安全操作：佩戴防护装备，避免折弯过程中手部受伤。
中山钣金工厂的经验分享在我们工厂，工程师们常通过反复试验积累数据。例如，对于1.5mm厚冷轧钢板，K值通常取0.33，结合折弯机的实际压力进行微调。图纸中的公差范围（如±2.5mm）也提醒我们，复杂件需预留加工余量，以应对设备或材料波动。结语钣金折弯展开计算看似复杂，但掌握了原理并结合实践，就能游刃有余。中山钣金加工厂希望这份指南能为同行提供帮助。如果你有具体的折弯难题，欢迎随时联系我们，分享经验，共谋进步！
