在现代钣金加工工程中，展开尺寸计算是确保成品精度的关键环节，尤其在 V槽折弯件设计中，任何微小误差都可能导致结构配合不良、装配卡顿，甚至返工重制。本文通过一张典型V槽折弯展开图，解析了两种主流展开计算方法：外尺寸法与内尺寸法，并介绍如何运用外系数与内系数进行精确控制。
一、V槽折弯的基础参数理解

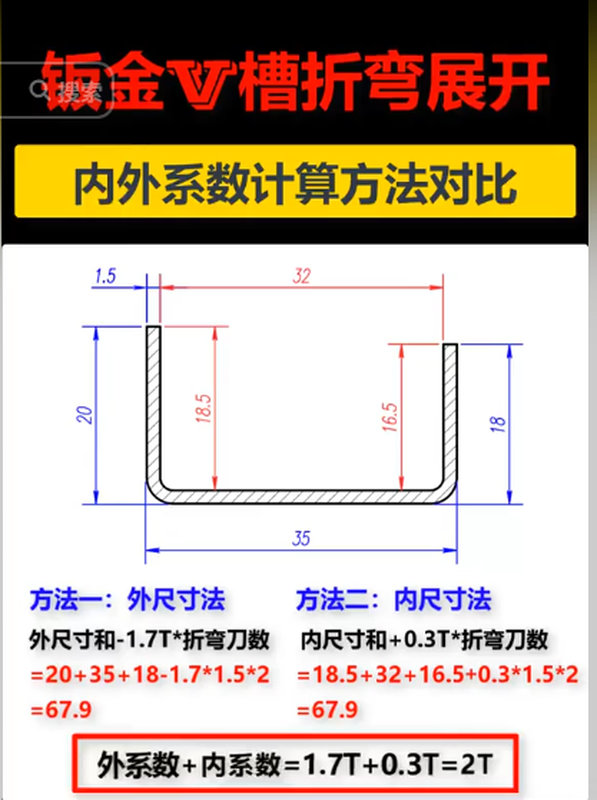

图中结构为标准U型钣金件，折弯处采用V型模成形。材料厚度T为1.5mm，折弯边尺寸分别为20mm、35mm和32mm等，角度均为90°。实际成形中，展开长度的计算不是简单尺寸相加，而需扣除或补偿因折弯产生的材料变形——这正是“系数法”的意义。
二、两种计算方法详解
1. 外尺寸法（外尺寸 + 外系数）
外尺寸法的核心在于：用折弯外边尺寸相加，然后扣除一个“折弯补偿量”。如图示：
- 计算公式为： 複製編輯
展开长 = 20 + 35 + 18 – 1.7 × 1.5 × 2 = 67.9mm其中：- “1.7”为外系数
- “1.5”为材料厚度T
- “2”为折弯数量（2处90°折弯）
该方法适用于外观尺寸为关键要求的零件，如机箱、护罩等外壳结构件。
2. 内尺寸法（内尺寸 + 内系数）
内尺寸法则从折弯内侧尺寸出发，并补偿折弯量，即加上相应“内系数”。
- 计算公式为： 複製編輯
展开长 = 18.5 + 32 + 16.5 + 0.3 × 1.5 × 2 = 67.9mm其中：- “0.3”为内系数
- 同样T为1.5，折弯数为2
该方法适用于结构定位与空间配合要求高的零部件，如框架、支架等功能性钣金件。
三、外系数 + 内系数 = 2T 的关键结论
从图中可得出一个工程实用的结论：
外系数 + 内系数 = 1.7 + 0.3 = 2（即 2T）
这是折弯补偿理论中的核心经验公式，即在不考虑K因子的情况下，两种计算方法的补偿总量是等价的，均为材料厚度的两倍。这一规律广泛应用于各类V型折弯场景。
四、在钣金工程中的实际应用
- 程序编程优化：数控折弯编程时，选择对应的系数（如1.7、0.3）可以显著提高一次成型精度，减少试模次数。
- 工程图纸标准化：在图纸设计中，明确采用哪种计算法及相应的系数，有助于制图员、编程员、现场技师之间的信息一致。
- 尺寸稳定性控制：对于批量折弯零件，展开尺寸计算的科学性直接决定了产品一致性。
- 折弯工艺数据积累：将“材料厚度+模具V槽宽度+折弯角度+补偿系数”系统归档，是数字化钣金加工工厂迈向智能制造的重要基础数据。
五、结语
在钣金加工行业，每一个折弯角度背后都蕴含着精准的数学逻辑与经验积累。通过合理应用外尺寸法、内尺寸法及其系数配比，钣金工程师可实现高效、高精度的展开计算，极大提升产品的品质与交付效率。
