摘要： 在现代钣金加工中，高效的设计与准确的展开图是确保产品质量和生产效率的关键。本文将深入解析CAD（计算机辅助设计）软件在钣金设计中的两大核心功能——“展开/折叠”和“转折”。作为专业的钣金加工厂家，掌握这些高级应用，不仅能大幅提升设计效率，更能确保加工精度，有效降低生产成本，为客户提供更优质的钣金定制服务。
引言：数字化设计，赋能钣金加工新时代
随着工业4.0的深入发展，数字化设计与制造已成为钣金加工行业的必然趋势。传统的二维制图和人工计算展开尺寸已无法满足日益复杂的产品结构和严苛的精度要求。CAD软件在钣金设计中的应用，特别是其特有的“展开/折叠”和“转折”功能，正彻底改变钣金件的设计、验证和生产流程。对于追求卓越的钣金加工厂家而言，熟练运用这些工具，意味着更高的效率、更低的成本和更强的市场竞争力。
1. 钣金设计的核心利器：【展开/折叠】功能深度解析

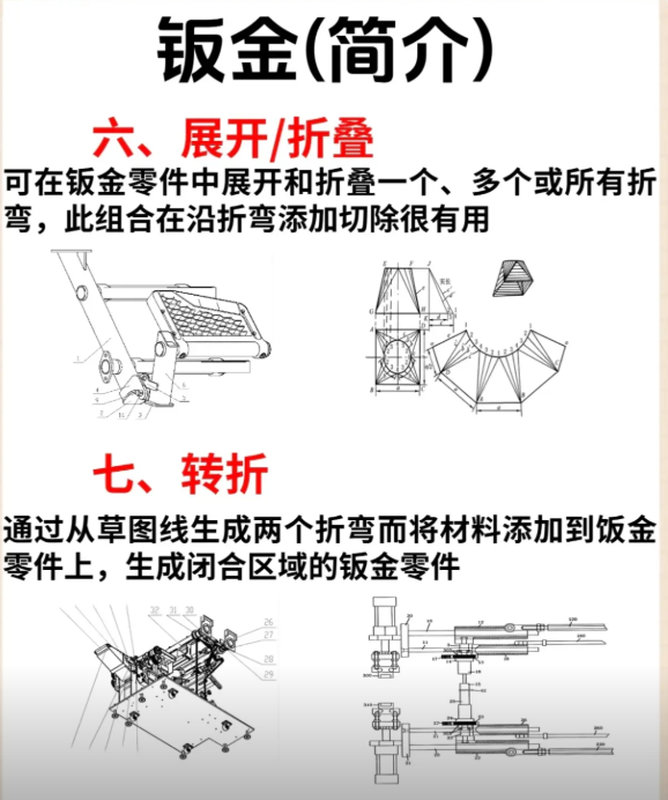

图片中“六、展开/折叠”部分直观展示了这一功能的强大之处：“可在钣金零件中展开和折叠一个、多个或所有折弯，此组合在沿折弯添加切除很有用。”
- 功能原理与优势：
- 快速获取展开图： 钣金件在设计完成后，需要将其展开成二维平面图，以便进行下料（激光切割、数控冲压等）。传统的展开计算复杂且易出错，而CAD软件的“展开”功能能够基于三维模型，自动、精确地生成二维展开图，并考虑材料厚度、K因子、弯曲半径等所有关键参数，确保展开尺寸的准确性。
- 逆向验证与修改： “折叠”功能允许设计师将展开的钣金件重新折叠成三维形状，以便进行设计验证、干涉检查。更重要的是，在展开状态下进行切除、打孔等修改，然后再次折叠，可以确保修改的准确性，这对于在折弯线上或折弯区域附近添加特征时尤为重要，大大减少了设计迭代的次数。
- 优化加工流程： 准确的展开图是数控下料设备（如激光切割机、数控冲床）编程的基础。通过“展开/折叠”功能，钣金加工厂家能够直接输出可用于加工的DXF或其他格式文件，避免了人工转换和尺寸误差，显著提升了下料效率和精度。
- 实践应用场景：
- 设计带有复杂弯曲和切口的新能源电池箱体。
- 在机箱外壳的折弯边缘添加安装孔位或通风孔。
- 对已完成的钣金件进行改型，比如增加加强筋或开口。
2. 复杂结构解决方案：【转折】功能揭秘
图片中“七、转折”部分解释了这一功能的用途：“通过从草图线生成两个折弯而将材料添加到钣金零件上，生成闭合区域的钣金零件。”
- 功能原理与优势：
- 生成连接性结构： “转折”功能并非简单的折弯，它通常用于在现有钣金件的边缘或表面，基于一条草图线，生成两个相连的折弯，从而快速构建U型槽、封闭结构、或连接两片板材的特殊结构。这种功能在设计需要加强筋、连接件或管道连接的钣金件时尤为高效。
- 创建封闭区域： 如描述所示，通过转折可以方便地生成封闭区域的钣金零件，这在设计各种箱体、管道接口或特殊连接件时具有极大的便利性，避免了复杂的拉伸、切割和焊接操作。
- 减少焊接与装配： 合理利用“转折”功能，可以将原本需要多片板材焊接才能形成的结构，通过一次性成形来完成，从而减少焊接工序，降低焊接变形风险，提升产品整体强度和美观度，也为钣金加工厂家节省了大量人工成本和工时。
- 实践应用场景：
- 在机箱盖板上快速生成用于连接其他部件的加强U型边。
- 设计通风管道的接口，通过转折形成圆形或矩形的连接法兰。
- 创建一体成形的设备支架，通过转折形成固定的安装位置。
3. 钣金加工厂家如何利用这些高级功能提升竞争力？
对于专业的钣金加工厂家而言，熟练运用CAD软件的“展开/折叠”和“转折”功能，不仅是设计工具的掌握，更是生产效率和质量控制的体现：
- 提升设计效率： 告别繁琐的手工计算和绘图，实现自动化、参数化设计，大幅缩短设计周期。
- 确保加工精度： 直接从三维模型生成精确的展开图和加工路径，最大限度地减少人为误差，降低废品率。
- 优化生产成本： 通过减少材料浪费、简化加工工序、缩短生产周期，有效降低综合制造成本。
- 提高产品质量： 更精确的尺寸、更稳定的成形，确保最终产品符合客户的严苛要求，提升客户满意度。
- 拓展业务能力： 能够承接更复杂、更高难度的钣金件定制，拓宽业务范围，提升市场竞争力。
结论：
在日益激烈的市场竞争中，技术创新是钣金加工厂家持续发展的核心动力。深入掌握CAD软件中的“展开/折叠”和“转折”等高级功能，不仅能显著提升设计与生产效率，更能为客户提供更高品质、更具成本效益的钣金解决方案。投资于先进的设计工具和专业人才培养，是每一个致力于成为行业领导者的钣金加工厂家不可或缺的战略选择。让我们共同拥抱数字化，开启钣金智造的新篇章！
