在钣金行业中，零件设计的合理性直接影响到产品性能、外观美观性以及制造成本。对于一家专业的钣金加工厂家而言，掌握典型结构工艺是高效生产的基础。其中，“褶边”和“斜接法兰”作为常见工艺手段，广泛应用于钣金机箱、设备外壳、底座支架等各类产品的制造过程中。
一、褶边工艺概述
褶边，是指将钣金边线通过折弯等方式加工成特定形状的一种结构形式。其主要作用包括：
- 增强边缘强度：通过折叠边缘形成双层结构，有效提升零件的结构刚性。
- 提高安全性：褶边处理后的边缘圆润光滑，避免锐利边角对人员造成伤害。
- 辅助装配：部分结构通过褶边预留空间或搭接口，使后续铆接、点焊更容易定位。
- 改善外观：边缘处理得当，有助于整体成品的整洁感与品质感。

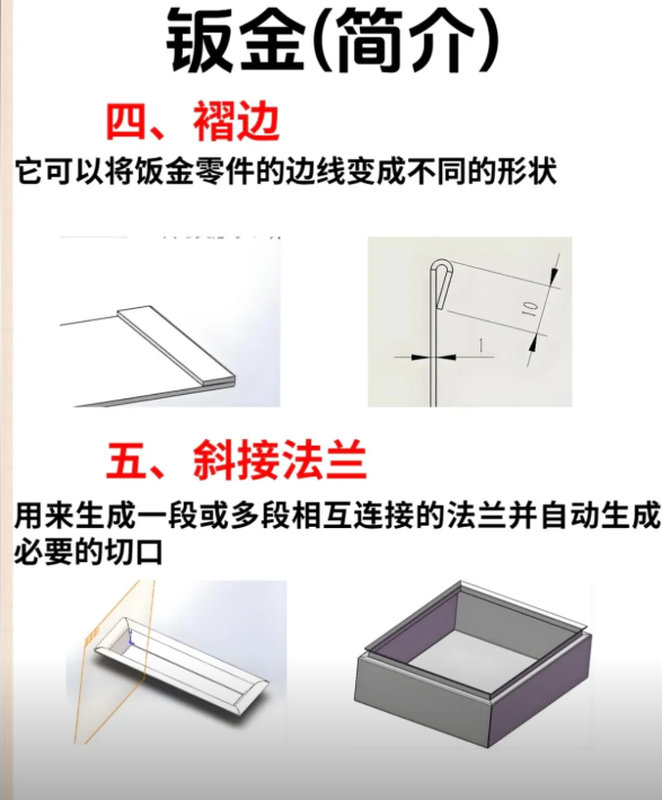

如图所示，褶边可按设计要求形成各种直角、圆角或特形边界，其宽度、高度和角度通常受折弯模具、板厚及材料性能的限制。因此，钣金加工厂家在设计阶段会预先考虑设备能力与落料排样方式，以优化材料利用率。
二、斜接法兰设计要点
在实际加工中，钣金件往往需要封边成箱体或连接成闭合结构。此时，“斜接法兰”设计变得尤为关键。
所谓斜接法兰，是指将多个法兰边通过一定角度切割后互相连接，构成完整箱体结构的一种方法。它的设计核心在于：
- 自动切角：生成斜接法兰时，CAD系统通常会自动识别重叠边并生成对应的切口，确保装配贴合无缝。
- 提升拼接强度：通过倾斜角度预留焊缝位置，方便点焊、拉铆或激光焊。
- 避免材料干涉：斜接处理后各段板料边缘不再重叠，有效避免装配干涉或应力集中。
常见应用场景包括设备机箱、配电箱、灯具外壳、钣金抽屉托盘等，尤其在不锈钢钣金、冷轧钢板箱体类结构中使用频率极高。作为钣金加工厂家，我们在展开图建模阶段就会综合考虑斜接方式、切口间隙、边长收缩等因素，避免后期焊接变形或装配不良。
三、钣金加工厂家的生产建议
结合多年钣金工艺实践，作为钣金加工厂家我们建议：
- 在图纸设计阶段提前定义褶边与法兰连接关系，并标注尺寸公差，确保制造阶段准确还原；
- 选用合适的折弯刀具与冲头半径，避免褶边处产生裂纹或材料回弹过大；
- 配合激光切割或数控冲床预留工艺切角，提升整体精度与装配效率；
- 斜接法兰设计中合理控制角度偏差与板料收缩补偿值，尤其适用于精密钣金结构。
钣金件的每一处边线、每一个折角，都凝聚着结构设计与制造工艺的深度协同。作为钣金加工厂家，我们不仅追求尺寸精度，更注重结构合理性与生产效率之间的平衡。欢迎各类设备厂家提供图纸或样件洽谈合作，共同实现更高品质的钣金结构部件。
