钣金加工是现代制造业中不可或缺的工艺，广泛应用于机械、电子、家电、建筑等行业。在钣金加工中，折弯是关键工序之一，其设计规范直接影响零件的强度、加工精度和生产效率。特别是在折弯区域设置孔位时，合理的设计能够有效避免材料受力过大导致的开裂或变形。本文将探讨钣金加工中折弯区域孔位的设计原则及其对材料强度的影响，并提出优化建议。
一、折弯区域孔位设计的原则
在钣金加工中，折弯区域的孔位设计需要特别注意，因为折弯过程中材料会发生拉伸和压缩，孔位的存在可能导致应力集中，进而影响零件强度。以下是两种常见的折弯区域孔位设计规范：

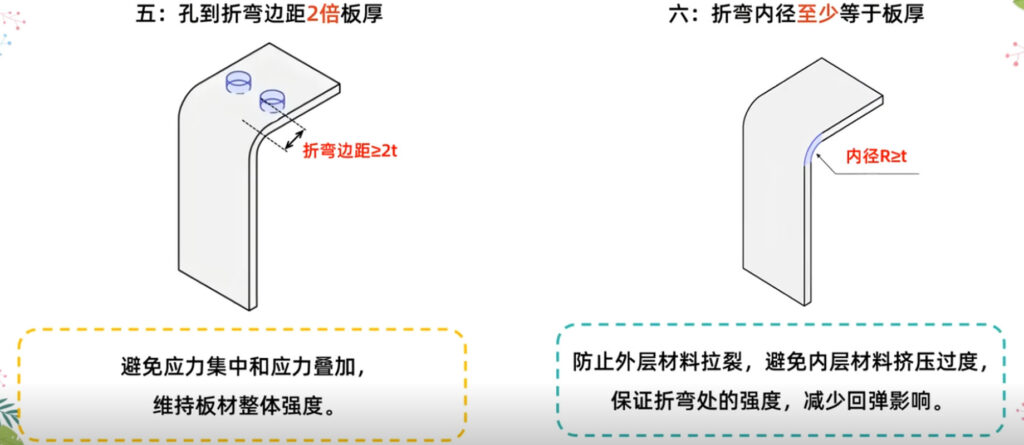

- 折弯区域孔距至少为板厚两倍
当孔位位于折弯区域时，相邻孔之间的距离（折弯处孔距）应至少为板材厚度（t）的两倍，即折弯处孔距 ≥ 2t。这是为了避免孔位过于靠近折弯线，导致材料在折弯过程中因应力集中而发生撕裂或变形。孔距过小会使材料在孔与折弯线之间的区域变得薄弱，降低零件整体强度。 - 孔位距离折弯内侧至少为板厚加内径
孔位距离折弯内侧的距离（R）应至少为板材厚度（t）加上折弯内径（R），即孔位距离折弯内侧 ≥ R + t。这一设计规范旨在确保孔位不会因折弯过程中的拉伸变形而发生位移或开裂。折弯内侧区域受拉应力较大，若孔位过于靠近，可能会导致材料断裂或孔形失真。
二、折弯区域孔位设计对材料强度的影响
- 孔距不足的后果
如果折弯区域的孔间距小于板厚两倍，材料在孔与折弯线之间的区域会承受过大的应力，特别是在折弯时，拉伸作用可能导致孔位周围材料撕裂。这种情况在高强度材料（如不锈钢）或较薄板材中尤为明显。此外，孔距不足还会增加加工难度，例如折弯机可能因应力不均导致加工精度下降。 - 孔位过近折弯内侧的风险
当孔位距离折弯内侧小于板厚加内径的距离时，折弯过程中的拉伸应力会直接作用于孔位，导致孔形变形或材料开裂。这种情况不仅影响零件的外观和功能，还可能降低结构强度。例如，在机柜或外壳类钣金件中，孔位开裂可能导致装配失败或使用寿命缩短。
三、优化折弯区域孔位设计的策略
为提升钣金件的强度和加工质量，以下是一些优化折弯区域孔位设计的实用方法：
- 合理规划孔位布局
在设计阶段，应尽量避免将孔位设置在折弯区域或靠近折弯线。如果孔位不可避免，应严格遵循上述设计规范，确保孔间距不小于板厚两倍，孔位距离折弯内侧不小于板厚加内径的距离。使用CAD软件进行模拟折弯分析，可以提前发现潜在问题。 - 选择合适的材料和折弯工艺
不同材料的延展性和强度对折弯区域孔位设计有不同要求。例如，铝板延展性好，孔位设计可以稍宽松；而高强度钢板需要更大的孔间距和距离以避免开裂。此外，采用适当的折弯工艺（如使用较大内径的折弯模具）可以减少材料受力，降低孔位变形风险。 - 增加材料预处理或后处理
在折弯前，可以通过退火等热处理工艺提高材料的延展性，减少折弯过程中开裂的可能性。折弯后，若发现孔位附近有微小裂纹，可通过打磨或表面强化处理提升材料强度，延长零件使用寿命。 - 优化设计以减少孔位需求
在满足功能的前提下，尽量减少折弯区域的孔位数量。例如，可以通过调整零件结构，将孔位移至非折弯区域，或使用其他连接方式（如铆接、螺栓固定）替代孔位，从而降低对折弯区域材料强度的影响。
四、总结
钣金加工中折弯区域的孔位设计是影响零件强度和加工质量的重要因素。遵循“折弯区域孔距至少为板厚两倍，孔位距离折弯内侧至少为板厚加内径”的设计规范，可以有效避免材料开裂和变形，提升零件耐用性。同时，通过合理布局孔位、选择适合的材料和工艺、以及优化设计方案，能够进一步提高钣金件的性能和生产效率。
在智能制造的背景下，钣金加工正逐步向高精度、自动化方向发展。设计师和工程师需深入理解折弯区域孔位设计对材料强度的影响，结合实际生产需求制定科学方案，以实现高质量、低成本的钣金加工目标。
