在精密钣金与结构件加工领域，薄板箱体与骨架复合结构的平整度问题是困扰生产与质检的核心痛点。针对“钣金封板与方管骨架拼接后不平、凹凸走位、焊后抽缩”等现象，单纯归咎于焊工技术往往脱离了实际工艺规律。结构件的最终平整度是设计、下料、折弯、装配工装及焊接热输入等多工序累积效应的综合体现。
本文从工艺链全流程出发，深度剖析机柜焊接变形与平整度失效的底层逻辑，并提供系统性的工程改进与质量管控方案。
一、 机柜平整度失效与变形的根本原因剖析

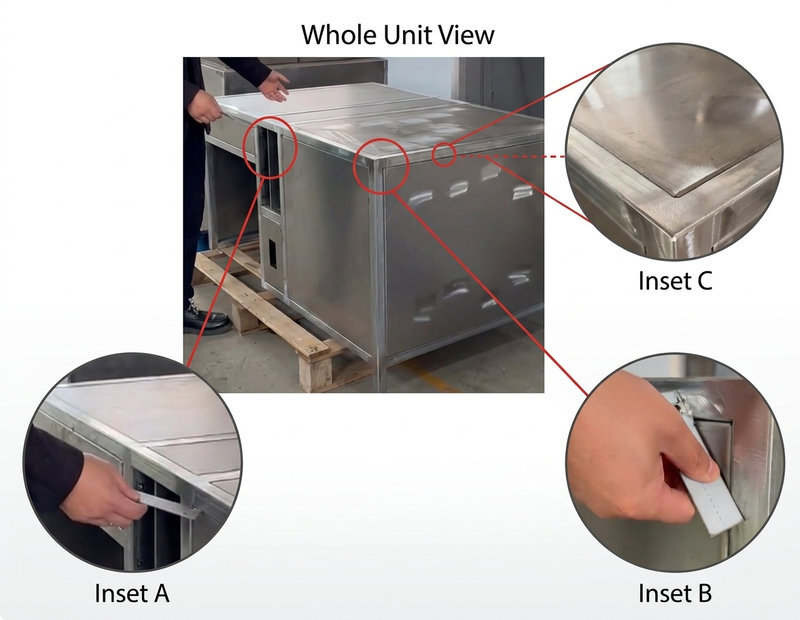

针对箱体出现“两头凹、中间鼓”以及封板与骨架不齐平的现象，结合实际加工过程中的积累误差，其主要原因可归纳为以下四个维度：
1. 前道工序（下料与折弯）累积公差超标
- 管材尺寸与切口垂直度偏差：若方管外径偏小（如比图纸小1mm）或管口切割面存在斜度（上下相差1mm），骨架在组对时便已失去基准，导致框架整体扭曲或对角线超差。
- 折弯尺寸与边高控制不当：
- 折边偏大/过高：板材放入骨架内框时发生干涉，无法平贴，导致中间受挤压拱起（中间鼓）。
- 折边偏小/内凹：封板与骨架间留有3~4mm过大间隙，焊接时熔池收缩力将薄板强行拉向骨架，形成明显的局部凹陷与抽缩。
2. 焊接热应力与冷变形走位
- 热输入集中与约束不当：不锈钢及碳钢薄板的热膨胀系数大、导热性相对较低，焊接时的局部高温会产生极大的残余拉应力。
- 断焊与焊点位置不合理：若焊点分布过于密集或连续焊接长度过长，在缺乏刚性约束的情况下，焊缝冷却抽缩会直接破坏板面的原始平面度。
3. 工装夹具与装配基准缺失
- 缺乏专用装配平台与定位夹具：在没有高精度焊接平台（如三维柔性焊接平台）和定位夹具的情况下自由拼接，极易引入装配应力。
- 装配顺序颠倒：未先确保框架本身的绝对垂直与平整，便盲目进行封板点焊，导致框架的歪斜与板材的变形相互叠加。
4. 行业标准与交期压力的矛盾
- 标准认知差异：普通结构件（如普通设备机架）与高精密机箱（如半导体机柜）对门缝公差、表面齐平度及加强筋平整度的要求存在质的差别。用普通机架的盲目“拼速度”模式去干高精订单，必然产生质量隐患。
- “以快代质”与质检滞后：在盲目追求工时效益、缺乏过程首检的情况下，急件直接进入后道工序，最终导致质量责任倒挂。
二、 纠偏与质量改进全流程解决方案
要彻底解决机柜焊接后的走位与不平问题，必须打破“焊工包干”的传统思维，实施全流程的制造工艺管控。
[设计优化] ➔ [下料/折弯基准控制] ➔ [工装/磁吸定位装配] ➔ [热输入控制与焊接] ➔ [过程质量检验]
1. 前道工序精度控制（设计与钣金）
- 优化下料与折弯补偿：根据实际板材厚度与折弯扣减量（K因子），精确修正展开尺寸。封板与骨架装配间隙应严格控制在 0.5 mm ~ 1.0 mm 范围内，严禁出现 3 mm 以上的悬空大缝。
- 设计端引入防变形结构：在易变形的大面积薄板区域增设加强筋或压筋结构；合理规划焊点与断焊位置，避开高应力敏感区。
2. 工装夹具与装配工艺创新
- 采用强力磁铁与预定位组件：装配时利用强力磁性定位器（磁吸）将钣金4个角与方管骨架进行刚性吸附，确保贴合后再进行点焊，防止缝隙不均引起的抽缩。
- 建立“先架后板”装配基准：
- 必须先在精密平台（或三维柔性平台上）完成方管骨架的组焊与矫形，确保对角线公差在 ≤ 1.0 mm 内。
- 框架合格后，再将折弯封板嵌入定位并实施点焊。
3. 焊接工艺与热输入控制
- 优化焊接顺序：采用“交替跳焊”、“中间向两端对称点焊”的策略，分散热量集中度。
- 控制焊脚尺寸：在满足结构强度的前提下，尽量减小焊缝截面积与熔深，避免过度焊接导致薄板拉伤。
- 使用散热辅助手段：对不锈钢等高变形敏感材质，可在焊缝背面紧贴铜垫板进行快速散热。
三、 工艺管控与质量责任链重构
为避免出现“质检通过后客户退货、责任全归焊工”的质量管理漏洞，企业需重构内部质量管控机制：
| 管控环节 | 核心标准与责任归属 | 改进动作 |
| 下料与折弯 | 下料/折弯工段：对管材切口垂直度、折边高度与角度负责。 | 实施首件检验（IPQC），折弯角度控制在 ±0.5°，尺寸偏差控制在 ±0.3 mm 内。 |
| 装配基准 | 装配/铆焊工段：对框架垂直度及封板装配间隙负责。 | 使用三维平台或强力磁极夹具定位，间隙超标（>1.5 mm）拒绝施焊并返工前道。 |
| 焊接执行 | 焊工：对焊缝外观、熔深及热输入控制负责。 | 严格执行工艺卡片指定的跳焊顺序与点焊间距，禁止为图速度加大电流烧穿。 |
| 过程质检 | 品质部（QC）：对全工序节点把关负责。 | 建立“工序移交单”制度，下料不合格不进折弯，折弯/框架不合格不进焊接，严禁“带病流转”。 |
四、 总结
精密钣金机柜的平整度控制是一项复杂的系统工程。平整是下料和折弯保证出来的，强度是焊接赋予的。
只有通过完善的工装夹具定位、合理的折弯补偿、严格的热应力控制以及清晰的工序交接质量标准，才能在保证生产效率的同时，交付符合高精度要求的钣金产品，彻底解决焊后变形与权责不清的行业难题。
