中山鑫捷钣金：基于折弯V槽手稿规范与高洁净GMP药用料斗制造实践的技术解析
源头厂家：中山鑫捷精密钣金智造（www.xinjiecn.com）
应用领域：制药装备 / 多头组合秤料斗 / 药用粉体包装
中山鑫捷：
中山鑫捷钣金加工：数字化管理钣金加工订单，进度实时可查。想要耐用又美观的不锈钢料斗，联系我们就对了！
一、 引言：为什么药用料斗折弯必须严格区分“工业”与“精密”？
在生物医药及食品制药装备（如组合秤定量包装机、药用粉体混合料斗）的制造中，料斗不仅是一个承载容器，更是直接接触药品的卫生级部件。遵循中国GMP与FDA标准，药用料斗必须满足无死角、零积料、表面无压痕、防交叉污染等极致要求。
中山鑫捷精密钣金作为源头制造工厂，在实际生产中将“折弯V槽选择规范”深度融合到药用料斗的钣金工艺中。本文将详细解析“工业钣金”与“精密钣金”的V槽差异，以及这一技术细节如何直接决定药用料斗的品质与成败。

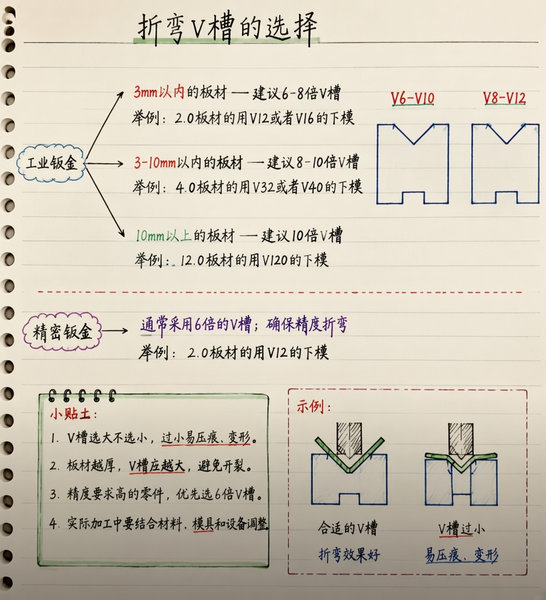

二、 图纸手稿V槽选择规范与药用料斗折弯的结合对照
折弯V槽（下模开口宽度）的选择直接决定了折弯成型后的圆角半径（R角）、折弯角度公差以及表面压痕深度。以下为通用工业标准与中山鑫捷料斗加工实践的对比：
| 钣金类别 | 板厚区间 (t) | 建议V槽开口 | 典型示例 | 中山鑫捷料斗加工应用与分析 |
| 工业钣金 (通用结构件) | ≤ 3.0mm | 6 ～ 8 倍 V槽 | 2.0mm 板材 → 用 V12 或 V16 | 通用机箱机柜加工，公差容许度较大。若误用 V16 加工料斗，会导致弯曲R角过大，拼焊缝隙变宽。 |
| 工业钣金 (通用结构件) | 3.0 ～ 10.0mm | 8 ～ 10 倍 V槽 | 4.0mm 板材 → 用 V32 或 V40 | 料斗底座、加强筋等结构支架加工，优先保护折弯机模具与降低成型力。 |
| 工业钣金 (通用结构件) | ≥ 10.0mm | 10 倍 V槽 | 12.0mm 板材 → 用 V120 | 重型储料仓或骨架件，避免高厚度板材折弯外侧张力过大导致开裂。 |
| 精密钣金 (药用料斗专用) | 精密高要求件 (1.5 ～ 3.0mm 316L) | 严格采用 6 倍 V槽 | 2.0mm 板材 → 严格选用 V12 下模 | 药用料斗体折弯标准：高角度精度、弯曲半径极小，保证后期圆弧无缝拼焊！ |
三、 关键工艺“小贴士”在药用料斗加工中的深度应用
贴士 1：V槽选大不选小，过小易压痕、变形
- 【结合料斗解析】 当V槽过小时，板材边缘在进入下模瞬间承受巨大的切向应力与摩擦力，会在不锈钢表面形成两条深痕。
- 【中山鑫捷痛点管控】 药用料斗一旦产生压痕，不仅破坏了316L/304不锈钢的表面钝化层，更容易在后期使用中藏匿药物粉末或细菌，无法通过GMP认证。因此鑫捷在选用6倍V槽的同时，全面配合聚氨酯防压痕保护膜，确保料斗表面零划痕。
贴士 2：板材越厚，V槽应越大，避免开裂
- 【结合料斗解析】 对于大容积重型药用料斗（板厚常见于 3.0mm ～ 5.0mm），如果不顾板厚强行使用小V槽，板材弯曲外侧会承受超出极限的拉应力，极易产生微观裂纹。
- 【中山鑫捷工艺实践】 针对厚板料斗，严格按8-10倍V槽逐步递增，并在折弯前对下料边缘进行激光去毛刺与R角打磨，彻底消除应力集中源，防止料斗在长期的振动下料中发生疲劳开裂。
贴士 3：精度要求高的零件，优先挑选 6 倍 V槽
- 【结合料斗解析】 药用料斗（特别是多头组合秤料斗、圆锥梯形料斗）由多块曲面及斜面拼焊而成。如果V槽选得过大（如用8倍以上），折弯内角R角会变大且不稳定，导致料斗展开尺寸与折弯角度出现偏差。
- 【中山鑫捷工艺实践】 鑫捷对料斗体零部件统一实行 6倍V槽 规范（例如 2.0mm 316L 板材严格使用 V12 下模），折弯角度公差控制在 ±0.2° 以内，拼焊缝隙小于 0.3mm，为全自动激光焊接打下完美基础。
贴士 4：实际加工中要结合材料、模具和设备调整
- 【结合料斗解析】 药用料斗常用的 316L 不锈钢屈服强度高、回弹量大，其回弹特性与普通冷轧板或铝合金完全不同。
- 【中山鑫捷设备优势】 鑫捷引入带液压自动挠度补偿系统的数控折弯机，针对316L不锈钢建立回弹数据库，结合V槽规则，实现一次成型无需人工反复校正，确保多件料斗的一致性。
四、 中山鑫捷精密料斗全流程生产控制
结合上述折弯V槽技术的精密控制，中山鑫捷形成了完整的精密药用料斗高标准制造链：
- 精细化激光展开：根据“6倍V槽”的实际折弯系数（K-Factor）精准设定激光切割展开图，确保折弯后各边长与锥度无缝对齐。
- 洁净无压痕折弯：采用精密V槽模具结合防压痕保护贴膜，杜绝铁离子污染与机械划痕。
- 全自动无死角焊接：拼焊后进行内角圆弧过渡打磨（R ≥ 10mm），杜绝积料死角。
- 镜面打磨与电解抛光：料斗内壁表面粗糙度提升至 Ra ≤ 0.2μm，满足洁净室 CIP 在线清洗要求。
