在精密钣金行业里，”能做出来”和”能稳定做出合格品”是两回事。前者靠的是设备和师傅的手艺，后者靠的是一整套可追溯的检测数据。中山鑫捷精密钣金（xinjiecn.com）的三坐标测量实验室（CMM Lab），做的就是后面这件事——把每一件出厂的钣金件，变成一组可以量化、可以复核的数字。
这篇文章不谈虚的营销话术，直接从实验室现场的一次真实检测记录说起。
一、检测现场：两类典型工件同时上机

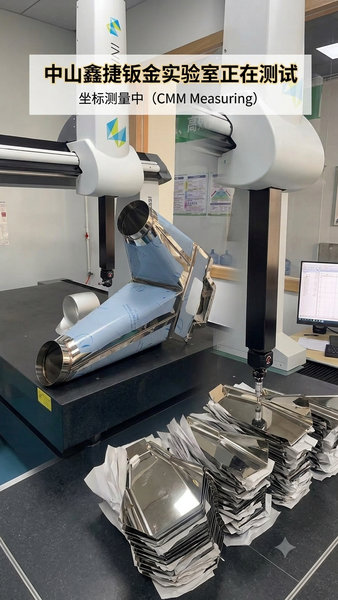

实验室测量平台上，本次同时安排了两类代表性工件的检测任务：
1. 多向分支不锈钢管道（食品机械混料/输送用）
平台中央固定的，是一件多向相贯的镜面不锈钢分支管道，常用于食品机械混料系统或搅拌输送设备。这类工件的加工难点集中在三处：
- 相贯线角度：多根圆管在空间中以不同角度相交，接口处的形状不是简单的圆弧，激光切割图形需要根据实际卷圆和焊接收缩量反向修正；
- 圆度与同轴度：卷圆后的筒体如果圆度超差，会直接影响后续法兰或接口的装配间隙；
- 焊接变形：氩弧焊接过程中局部受热不均，容易导致简体轻微失圆或轴线偏移，肉眼和传统卡尺无法发现。
这类工件用常规量具（卡尺、塞规）基本测不出问题所在——因为误差不是发生在某一个尺寸上，而是分布在三维空间的曲面和交线上。这也是为什么必须上三坐标。
2. 多头秤不锈钢料斗（Multihead Weigher Hopper）
测量平台一侧堆放的是批量生产的不锈钢称重料斗，是多头组合秤的核心接触部件。这类料斗看起来结构简单，实际控制点很多：
- 折弯角度是否一致（角度偏差会直接导致料斗悬挂后不在同一水平面）；
- 边缘悬挂位的孔位/卡口坐标是否统一（影响批量组装时能否互换）；
- 焊接后的整体形位是否发生翘曲。
多头秤对料斗一致性的要求近乎苛刻——同一台秤上通常有十几到几十个料斗同时工作，只要有一两个料斗存在系统性偏差，就会导致称重结果分散度变大，客户端表现为”称不准”。所以这类工件走的不是抽检，而是批量高频检测。
二、CMM测量具体在测什么数据
三坐标测量仪（CMM）通过测针在工件表面采集离散点坐标，再由软件拟合出几何要素，常规输出的数据项包括：
| 检测项目 | 对应工件 | 作用 |
|---|---|---|
| 圆度、圆柱度 | 管道筒体 | 判断卷圆/焊接是否导致失圆 |
| 同轴度 | 多向分支管接口 | 确保各分支轴线相交于设计公差范围内 |
| 平面度 | 料斗折弯面、法兰面 | 判断折弯回弹是否超差 |
| 位置度 | 孔位、卡口 | 保证批量件的互换性 |
| 空间点位坐标 | 焊缝关键点 | 追溯焊接变形量 |
测针以设定的采点密度扫描工件表面，每个特征通常采集数十到上百个点，再通过最小二乘法或最小区域法拟合出理论几何要素，与三维模型的理论坐标做比对，输出的偏差值一般以微米（μm）为单位呈现。这个精度级别，是传统卡尺、高度尺无法达到的。
三、检测数据如何反哺前端加工
三坐标不是”测完就完了”，鑫捷把它做成了一个数据闭环：
CMM检测发现的偏差数据 → 反馈给激光切割和折弯工艺参数 → 修正下料图形与折弯补偿系数 → 下一批次工件复测验证
具体来说：
- 如果某批分支管道的相贯线角度普遍偏移，工程团队会回溯到激光切割的展开图纸，调整相贯线的补偿量；
- 如果料斗折弯角度存在系统性偏差，会调整折弯机的角度补偿参数，而不是简单地要求操作工”注意一点”；
- 每次工艺参数调整后，都会用同一台CMM对新批次工件复测，用数据验证调整是否有效，而不是凭经验判断。
这套流程运行下来,加工环节积累的经验值，逐渐转化为可复用的工艺参数库,而不再只停留在老师傅的个人经验里。
四、为什么这件事对采购方重要
对于食品机械、化工搅拌设备等下游客户来说，钣金件的形位公差直接决定了：
- 设备装配时是否需要现场修配（返工成本）；
- 长期运行后是否因应力集中而出现疲劳开裂；
- 多头秤称重精度是否稳定（这直接关系到下游产线的计量合规性）。
一份完整的CMM检测报告，本质上是把”这批货合格”这句话，变成了一组可以复核、可以追溯的数据记录。这也是为什么鑫捷的产品能够进入对精度要求较高的海外食品机械供应链——包括印度等海外市场的采购方，看重的正是这份报告背后的可追溯性。
结语
精密钣金这个行业，长期以来被认为”靠经验、靠手感”。但从一台三坐标测量仪的实际工作现场就能看出，真正决定产品一致性的，是检测数据能否反过来指导加工工艺，形成闭环。
中山鑫捷精密钣金长期专注于食品机械配件、多头秤料斗及定制化不锈钢结构件的精密加工与检测，欢迎有相关加工需求的客商实地考察三坐标测量实验室，或访问官网 www.xinjiecn.com 了解更多工艺细节与检测报告样本。
附：三坐标测试报告
中山鑫捷精密钣金智造三坐标检测实验室
三坐标精密几何量检测报告（CMM Inspection Report）
报告编号： XJ-CMM-20260718-01
检测日期： 2026年07月18日
检测地点： 中山鑫捷钣金实验室（三坐标恒温检测中心）
检测设备： CLASSI 高精度桥式三坐标测量机（微米级接触式电子探针）
检测人员： 质量部计量组
审核人员： 中山鑫捷熊工
一、检测样品与技术要求
| 样品编号 | 样品名称 | 材质 | 工艺流程 | 关键控制点（CTQ） |
|---|---|---|---|---|
| XJ-01 | 多向分支不锈钢混料管道组件 | SUS304（带激光保护膜） | 激光切割 → 卷圆 → 氩弧焊接 → 表面抛光 | 相贯线圆度、法兰盘平面度、两端管口同轴度 |
| XJ-02 | 多头秤料斗（Hoppers） | SUS304 镜面不锈钢 | 精密落料 → CNC折弯 → 挂钩点焊 → 边缘修伤 | 折弯角度、挂钩形位公差、批量一致性 |
二、测量基准与坐标系
基准A（面基准）
主法兰盘装配面作为第一基准面，约束三个自由度。
基准B（线基准）
以主管中心轴线建立空间轴向。
基准C（点基准）
以进口端面圆心建立测量原点（0，0，0）。
三、检测数据
样品 XJ-01 多向分支不锈钢混料管道组件
设计公差：
- 线性尺寸：±0.20 mm
- 形位公差：0.15 mm
| 检测项目 | 图纸值 | 实测值 | 偏差 | 公差 | 结果 |
|---|---|---|---|---|---|
| 主管进口圆度 | Φ150.00 mm | Φ150.08 mm | +0.08 mm | 0.15 mm | 合格 |
| 分支管同轴度 | 0.00 mm | 0.11 mm | +0.11 mm | 0.15 mm | 合格 |
| 底部安装面平面度 | 0.00 mm | 0.06 mm | +0.06 mm | 0.10 mm | 合格 |
| 分支出口夹角 | 45.00° | 45.12° | +0.12° | ±0.25° | 合格 |
样品 XJ-02 多头秤料斗
抽检方式：
随机抽检52件，以下为代表数据。
| 检测项目 | 图纸值 | 实测值 | 偏差 | 公差 | 结果 |
|---|---|---|---|---|---|
| 斗体折弯角度 | 90.00° | 90.15° | +0.15° | ±0.30° | 合格 |
| 挂钩孔距 | 120.00 mm | 120.05 mm | +0.05 mm | ±0.10 mm | 合格 |
| 挂钩安装平面度 | 0.00 mm | 0.09 mm | +0.09 mm | 0.12 mm | 合格 |
四、数字化扫描分析
主管进口端扫描
+0.08 mm * * *
理论尺寸 --------------------
-0.05 mm * *分析结果：
激光切割与自动卷圆尺寸匹配良好，焊接热变形受到工装夹具有效控制，整体尺寸稳定。
料斗挂钩扫描
检测结果显示：
- CNC折弯回弹补偿准确。
- 各批次形位公差稳定控制在 ±0.10 mm以内。
- 满足高速多头秤动态称重安装要求。
五、检测结论
品质结论
经三坐标检测，本批多向分支不锈钢混料管道组件及多头秤料斗产品，在尺寸公差、圆度、平面度、同轴度等项目均符合设计图纸及出口产品质量标准。
检测结果：全部合格，可进入下一道表面处理及包装工序。
工艺优化建议
三坐标检测数据显示：
- 管道端部同轴度最大偏差为 +0.11 mm。
- 建议工程部适当优化焊接收缩补偿参数，进一步提高尺寸一致性。
- 建议继续保持当前激光切割、卷圆及CNC折弯工艺参数，以保证批量稳定性。
检测单位
中山鑫捷精密钣金智造有限公司
官方网站：www.xinjiecn.com
备注： 本报告数据由鑫捷钣金实验室三坐标测量系统自动生成，可用于产品出厂检验、品质追溯及客户验收。
