在钣金加工中，90°折弯的扣除值（BD）通常有成熟的经验表可查，但大角度（钝角）折弯由于变形区拉伸程度的变化，计算方法往往五花八门。如果计算不精准，对于像新能源电池箱这类密封性要求极高的结构件，会导致拼角处出现裂缝或干涉，直接影响气密性及防水测试。
中山鑫捷钣金加工厂家根据多年实践经验：提供以下的几种典型算法逻辑，以 2.0mm 板厚为基准进行系统梳理和对比。
钣金大角度折弯扣除算法对比表（以2.0mm板材为例）
假设 2.0mm 板材 90° 的折弯扣除（伸长值）为 3.4mm（单边补偿量常取 1.7mm）。
| 算法名称 | 核心逻辑公式 | 130° 扣除值（示例） | 140° 扣除值（示例） | 特点评价 |
|---|---|---|---|---|
| 比例线性法 | 90°值 × 90 / (180 − 目标角度) | 3.4 × 90 / 50 ≈ 1.89 mm | 3.4 × 90 / 40 ≈ 1.51 mm | 最常用的车间经验公式，逻辑简单，精度尚可 |
| 系数演算法 | (90 / 1.7) × (角度 − 90) − 1.7 | (90 / 1.7) × 40 − 1.7 ≈ -0.94 mm | (90 / 1.7) × 50 − 1.7 ≈ -0.75 mm | 结果为负值（补偿量），逻辑较特殊 |
| 双倍料厚关联法 | 90 / (180 − 角度) × 2T | 90 / 50 × 4 ≈ 2.22 mm | 90 / 40 × 4 ≈ 1.78 mm | 与板厚直接相关，大角度时偏大 |
| 夹角比例法 | (90 / 余角) × 90°扣除值 | 90 / 50 × 3.4 ≈ 1.89 mm | 90 / 40 × 3.4 ≈ 1.51 mm | 本质等同比例线性法，强调“余角” |
| 0.8倍板厚推算法 | 0.8T × 角度 / (180 − 角度) | 1.6 × 130 / 50 ≈ 0.61 mm | 1.6 × 140 / 40 ≈ 0.45 mm | 数值偏小，适合薄板或特定模具 |

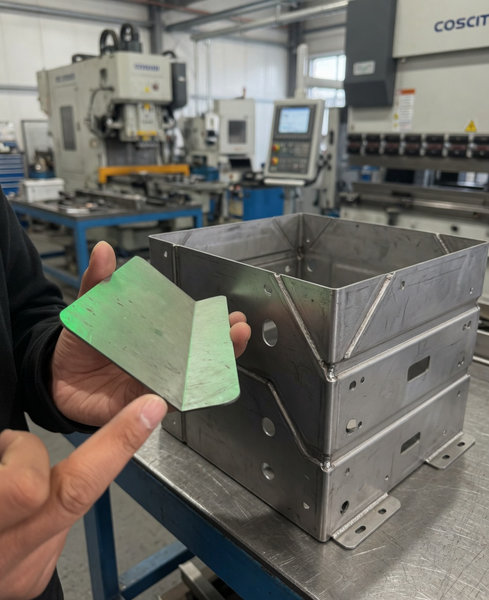

实战案例分析：新能源电池箱的拼缝问题
在生产新能源电池箱体时，如果采用不标准的算法（如直接取 90° 的一半），会导致以下后果：
- 尺寸累计公差： 电池箱通常有多个连续折弯，若 135° 折弯误按 90° 的一半计算（实际应根据 K 因子计算弧长），会导致最终封口处出现 1mm 以上的间隙。
- 气密性失效： 大角度折弯处若拉伸过度，板材减薄明显，焊接时容易焊穿；若扣除过少，箱体“长了”，强制组对会导致拼角处应力集中，后期震动易开裂。
为什么各家钣金厂家计算方法会有不同？
钣金折弯并不是简单的几何题，它受以下物理因素影响：
- 中性层（K-Factor）位置： 大角度折弯时，材料受压变形较小，中性层会向外移。
- 下模槽宽（V口）： 使用 8V$和 6V$的下模，同样的 130° 折弯，拉伸值完全不同。
- 模具圆角（R角）： 大角度折弯往往伴随着较大的内 R 角，若不计入 R 角补偿，仅按经验比例算，偏差很大。
中山鑫捷智能钣金线工艺工程师：熊工建议
对于精度要求高的产品（如电池箱、精密机箱）：
- 对于外尺寸标注：A 和 B 通常取外直边尺寸，此时公式中的折弯补偿量实际起到了“扣除”作用。对于内尺寸标注：A 和 B 取内直边，公式需相应调整。K 值选择：
- 软材料或大 R/T 时，K 接近 0.5（中性层接近板厚中心）
- 硬材料、小 R 时，K 接近 0.3~0.4（中性层向内偏移）
- 实测修正： 先用同批次料头折一个 135° 或 150° 的试片，反向推算出该模具下的真实扣除值。
- 标准化： 在工厂内部统一一套算法（如比例线性法），并根据不同 V 口建立修正系数表。
