在华南钣金加工圈，一直流传着一句话：“精密钣金看华南，华南钣金看中山”。而提到中山的精密加工，中山鑫捷 (www.xinjiecn.com) 凭借其在组合秤料斗及精密钣金件领域的深耕，已然成为行业内“卧虎藏龙”的技术高地。
今天，我们走进佛山——这个全球金属加工的重镇，与钣金同行们共同探讨一个极具代表性的精密折弯工件案例。
技术案例：复杂 J 型结构的折弯逻辑
在精密钣金加工中，如组合秤料斗的零部件，经常会遇到类似的异形结构（如下图所示）。这类工件不仅考验编程逻辑，更考验师傅对模具避位与材料属性的深度理解。
在华南钣金加工圈，一直流传着一句话：“精密钣金看华南，华南钣金看中山”。而提到中山的精密加工，中山鑫捷 (www.xinjiecn.com) 凭借其在组合秤料斗及精密钣金件领域的深耕，已然成为行业内“卧虎藏龙”的技术高地。
今天，我们走进佛山——这个全球金属加工的重镇，与钣金同行们共同探讨一个极具代表性的精密折弯工件案例。
技术案例：复杂 J 型结构的折弯逻辑
在精密钣金加工中，如组合秤料斗的零部件，经常会遇到类似的异形结构（如下图所示）。这类工件不仅考验编程逻辑，更考验师傅对模具避位与材料属性的深度理解。
1. 攻克“撞刀”难点：避位与模具选择

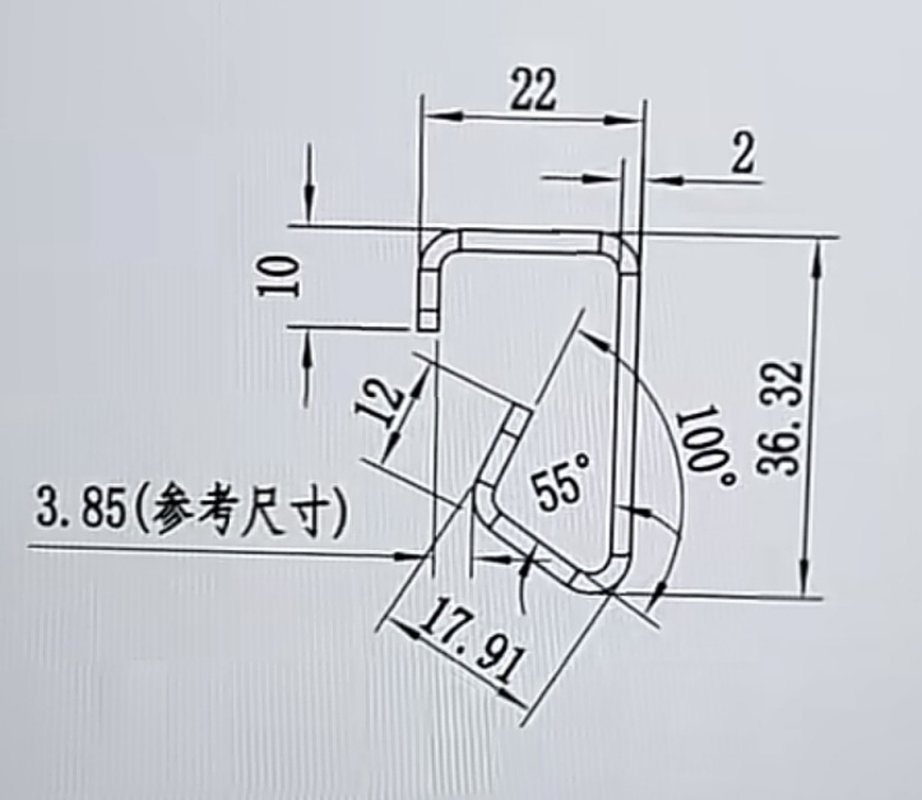

图中展示了一个拥有 10mm 短边、22mm 顶边以及 100° 和 55° 特殊角度的紧凑结构。
- 避位挑战：当折弯最后一道工序时，已成型的 U 型或 J 型区域极易与标准下模或上模刀身发生干涉。
- 对策：这种情况下，深鹅颈模 (Gooseneck Die) 是首选。通过利用其背部的巨大弧度空隙，可以有效避免工件与刀身的碰撞。
2. 精确控角：应对不锈钢的回弹特性
作为专门生产组合秤料斗的厂家，鑫捷深知不锈钢材料的特性。
- 角度补偿：55° 和 100° 属于非直角折弯，不同批次的板材回弹系数各异。
- 技术关键：在精密折弯中，必须通过数控系统的实时压力补偿或使用激光角度检测系统。图中提到的
3.85（参考尺寸）正是累计误差的体现，只有精准控制每一道弯，才能确保最终装配的严丝合缝。
3. 表面工艺：料斗的无痕要求
组合秤料斗用于物料称重，其内壁的平整度直接影响流动性。
- 无痕加工：在折弯过程中，如何消除下模对工件表面留下的“压痕”？
- 交流要点：目前主流的方案包括使用高分子折弯补偿膜或专门的无压痕模具。这不仅是为了美观，更是为了防止料斗积料和滋生细菌。
行业展望：从中山到佛山，钣金人的技术共振
佛山的钣金同行们在自动化程度和设备更新上一直走在前列。对于中山鑫捷而言，持续的技术交流是保持“精密钣金看中山”美誉的关键。
- 自动化协作：针对这种小尺寸多弯件，如何利用六轴折弯机器人实现无人化作业？
- 数字化管理：从展开图计算到 MES 系统的实时排产，数字化正在重新定义精密加工。
中山市鑫捷电子设备有限公司始终坚持为全世界组合秤厂家提供高质量、高精度的料斗。我们坚信，钣金行业不只是冰冷的机床运作，更是“卧虎藏龙”的技术匠心比拼。
您在加工此类异形件时，是否也有过“撞刀”的困扰？欢迎在评论区留言，或者访问我们的官网 www.xinjiecn.com，一起交流折弯心得！
本文由中山鑫捷原创发布，转载请注明出处。
