中山钣金工厂真实案例复盘｜不买压铆机、不做一次性模具，7mm机箱沉孔如何合格完成？

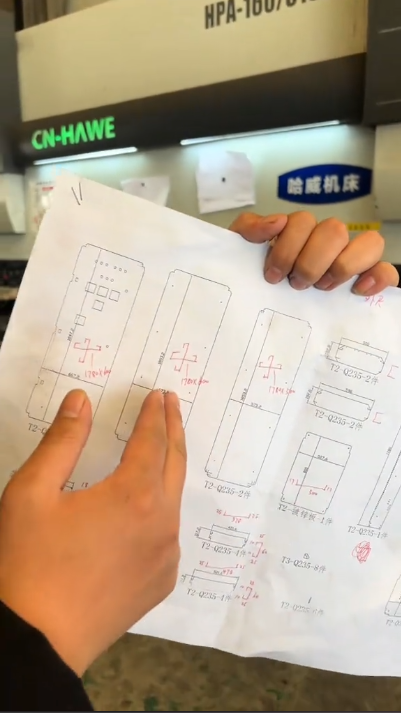

一、背景说明（真实生产场景）
在中山一家做机箱、自动化设备外壳的钣金工厂，遇到这样一个典型问题：
- 板厚：7mm 普碳钢 / Q235
- 工艺要求：
- M5 / M6 外观面沉孔
- 用于安装平机螺丝（沉头螺丝）
- 沉孔面为客户可视外观面
- 数量：
- 仅几块板、小批试制
👉 关键限制条件：
- 没有现成沉孔模具
- 不值得为几块板买一台压铆机
- 不接受粗糙外观
这是典型的：
“小批量 + 高外观要求 + 无模具”的死局
二、错误尝试全记录（踩坑实录）
❌ 方案一：直接用压铆机 + 翻边模硬压
操作思路：
- 用翻边模当沉孔模
- 调压铆机压力和行程
- 直接往下压
实际结果：
- 深度确实能压下去
- 但问题非常致命：
- ❌ 沉孔偏心
- ❌ 孔口拉伤
- ❌ 周边应力不均，外观发白
结论：
压铆机不是万能机，没有专用沉孔模，靠“调压力”是赌运气。

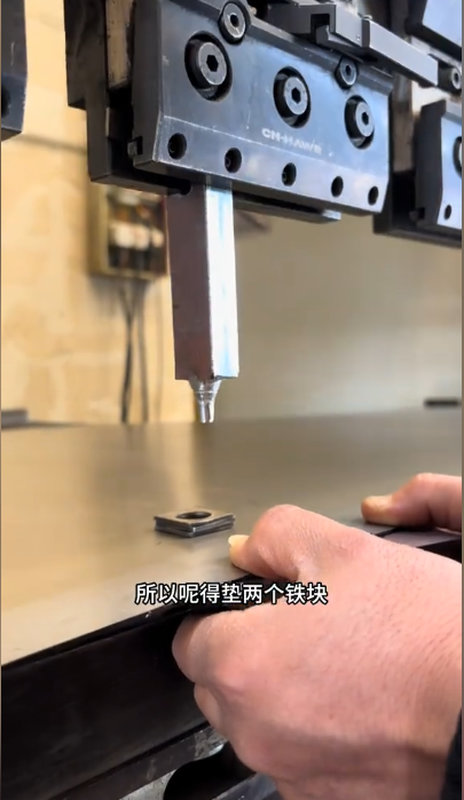

❌ 方案二：自制沉孔下模 + 平机螺丝顶压
操作方式：
- 自制一个下模凹穴
- 在板孔中放一颗平头机螺丝
- 用平刀或压铆机往下压
结果：
- 沉孔形状：
- ❌ 严重歪斜
- ❌ 中心跑偏
- ❌ 表面起皱
根本原因：
- 螺丝不是成型冲头
- 受力点小，导向失控
结论一句话：
这是“想省钱，却把精度当运气”。
❌ 方案三：放地上锤子砸（传统野路子）
操作描述：
- 板件放地面
- 用冲子或圆头工具定位
- 锤子敲出一个凹包
结果：
- 表面是凹了
- 但在广东五金厂：
- ❌ 100% 不合格
为什么？
- 沉孔位通常是外观面
- 锤击：
- 表面橘皮
- 变形不可控
- 周边塌陷
行业共识：
锤子能出形，但永远出不了“外观件”。
三、核心问题复盘：为什么全都失败？
归结为三点：
- 7mm 板厚，已经是“厚板成型”范畴
- 沉孔是功能 + 外观双要求工艺
- 没有导向、没有限位，就必然歪
👉 所以：
❗ 沉孔不是压出来的，是“被控制成型”的。
四、正确解法（中山工厂最终采用方案）
✅ 方案：数控加工沉孔（最稳妥）
实际做法：
- 激光 / 水切割先开通孔
- CNC / 钻攻中心：
- 用标准沉头刀
- 控制角度（90° / 120°）
- 控制深度
优点：
- ✔ 沉孔同心度高
- ✔ 表面光洁
- ✔ 角度标准
- ✔ 外观面 100% 合格
适用场景：
- 小批量
- 试制件
- 外观件
✅ 方案二：简易上下模 + 冲床（不是压铆机）
⚠ 前提：有基本模具加工能力
做法：
- 上模：标准沉孔角度冲头
- 下模：中心导向凹模
- 冲床一次成型
注意点：
- 必须有导柱或定位
- 压力要一次到位
结论：
这是“低成本模具”，但不是“零模具”。
五、给同行的一句大实话
为了几块板，别折腾压铆机；为了外观件，别幻想锤子。
在中山钣金加工里，有三条铁律：
- 外观件 = 不能赌
- 厚板沉孔 = 必须受控成型
- 小批量 = CNC 比任何“土办法”都便宜
六、总结（经验值换来的结论）
| 方案 | 成本 | 外观 | 稳定性 | 结论 |
|---|---|---|---|---|
| 压铆机硬压 | 中 | 差 | 差 | ❌ |
| 螺丝顶压 | 低 | 极差 | 极差 | ❌ |
| 锤子砸 | 最低 | 100% NG | 无 | ❌ |
| CNC 沉孔 | 可控 | 优 | 优 | ✅ |
| 简易冲模 | 中 | 良 | 良 | ✅ |
