组合秤机箱作为称重系统的主体结构，其制作对尺寸准确度、刚性水平和表面品质都有严苛要求。机箱不仅承担传感器、控制器、支撑架等部件的安装任务，同时也是设备抗震、抗干扰的关键单元。因此，生产过程必须从板材、切割、折弯、拼焊到涂层处理进行全流程工艺控制，以确保机箱在长期运行条件下保持稳定性能。
一、前期准备：材料与版型规划
1. 材料选择
制造组合秤机箱最常用以下金属材质：
- SUS304/201 不锈钢板（食品级要求优先 304）
- 板厚范围：0.8mm、1.0mm、1.2mm、1.5mm、2.0mm
- 某些承重部件采用 Q235 冷轧钢板 + 喷粉

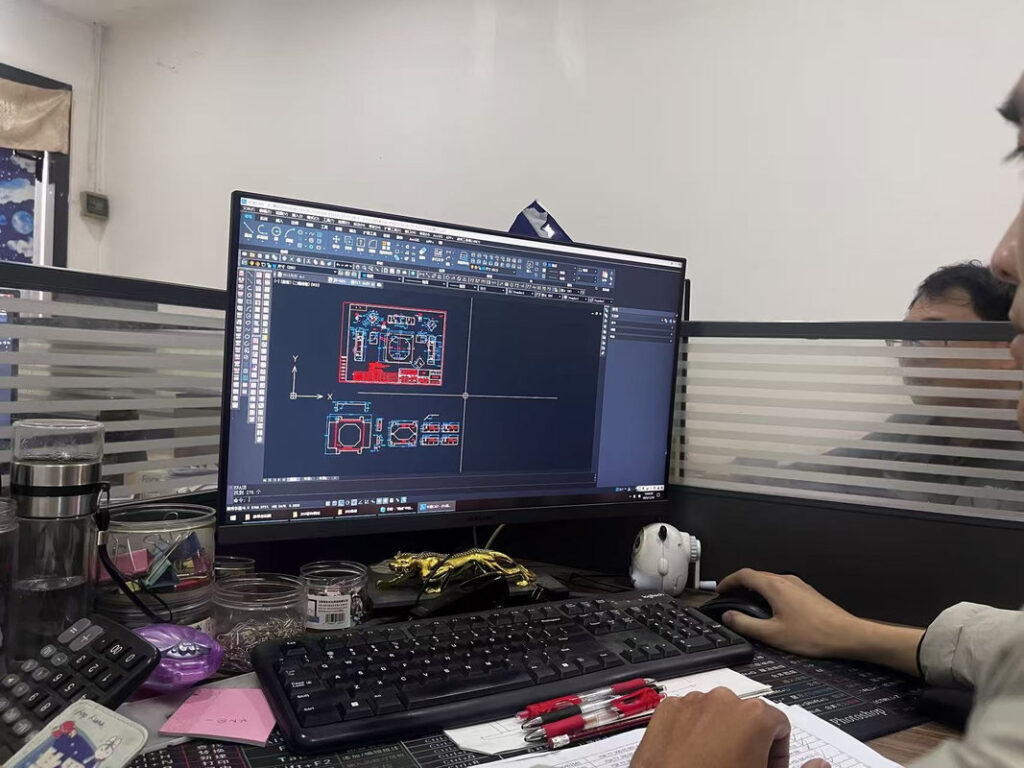

2. 展开图规划
在机箱展开设计时，会依据实际装配需求预留：
- 折弯补偿量
- 螺母柱位置
- 电缆出线孔
- 安装孔中心距
- 传感器安装平面
- 加强筋布置区
软件通常采用：SolidWorks、AutoCAD、UG NX。

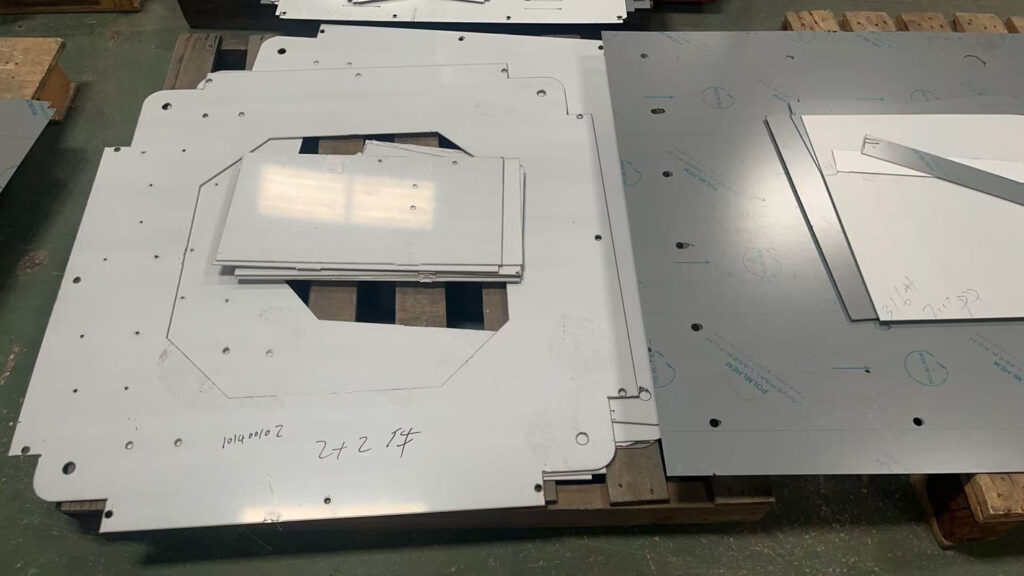

二、激光切割：精度决定机箱基础
切割设备参数
- 光纤激光器功率：1500W–3000W
- 切割缝宽：0.08–0.12 mm
- 尺寸精度控制：±0.1 mm
- 孔位圆度误差：≤0.05 mm
重要工艺细节
- 传感器安装孔必须避免“热影响区变形”，切割速度需降低 20%。
- 与折弯线距离过近的孔位需要增加临时过渡筋，防止折弯拉裂。
- 多边形开孔需采用“微连接”方式，避免板件倾倒造成切割划伤。

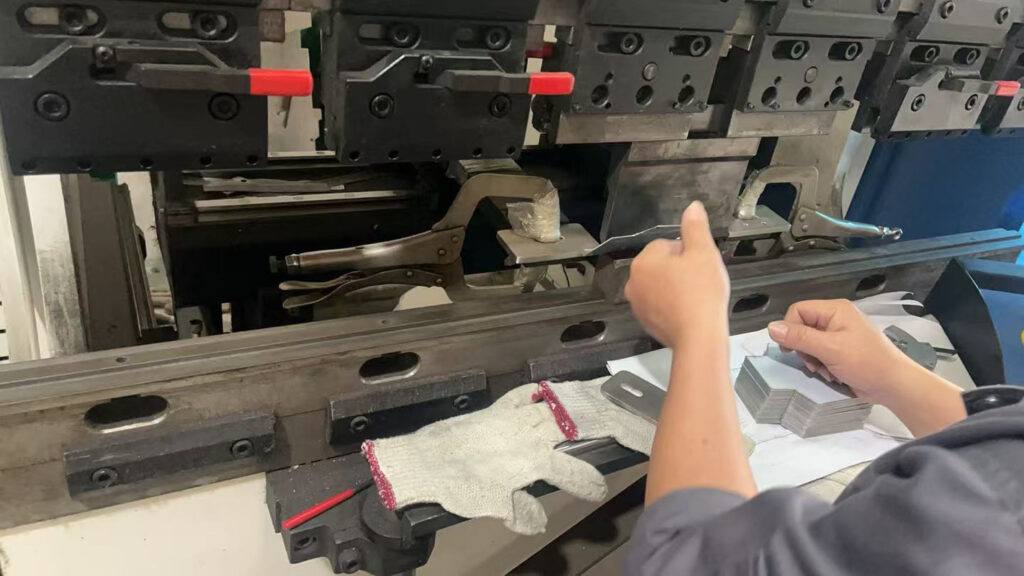

三、折弯成形：角度、平整度、平行度控制
折弯工艺标准
- 折弯机压力：80–125T 数控折弯机
- 折弯角度误差：±0.5°
- 边直度：≤0.2 mm / 500 mm
- 基准边需一次性完成，减少累计误差
关键细节
- 机箱支撑骨架通常采用 ≥1.2mm 的板厚，折弯后需做 90° 校形。
- 板件折弯角部避免“裂口白边”，需要提前增加 R 角设计。
- 对于机箱门板，需要两侧“同步折弯”，保持平整避免扭曲。
- 折弯后的平行度影响装配门缝，必须保持 左右差 ≤0.15mm。

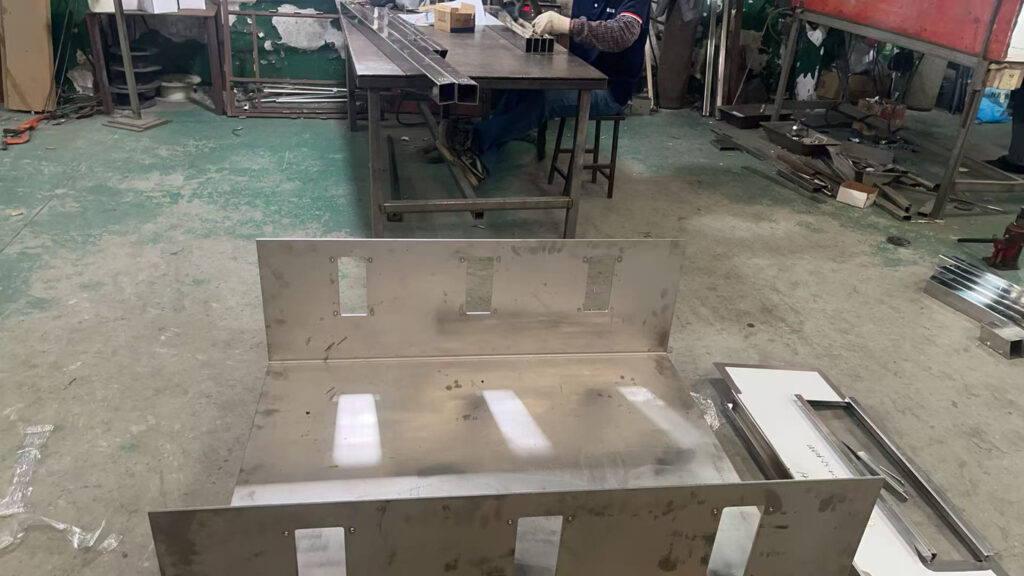

四、焊接组合：机箱结构强度核心
焊接方式选择
不同部位采用不同焊接技术：
| 部件 | 工艺 |
|---|---|
| 框架骨架 | CO₂气保焊 / MIG 满焊 |
| 边框拼接 | TIG 氩弧焊点焊 + 连续焊 |
| 饰面板 | 点焊 / 隐形焊 |
| 不锈钢外板 | 氩弧满焊并打磨平整 |
焊接控制要点
- 骨架焊接需保持变形 ≤1mm，否则机箱会出现安装错位。
- 外表面焊缝必须经“台阶式分段焊”，避免板面热变形。
- 激光焊可用于装饰面板，使外观无凹陷、表面平整无波纹。
- 对接焊缝通过 PT（渗透检测）检查，避免微孔造成应力开裂。

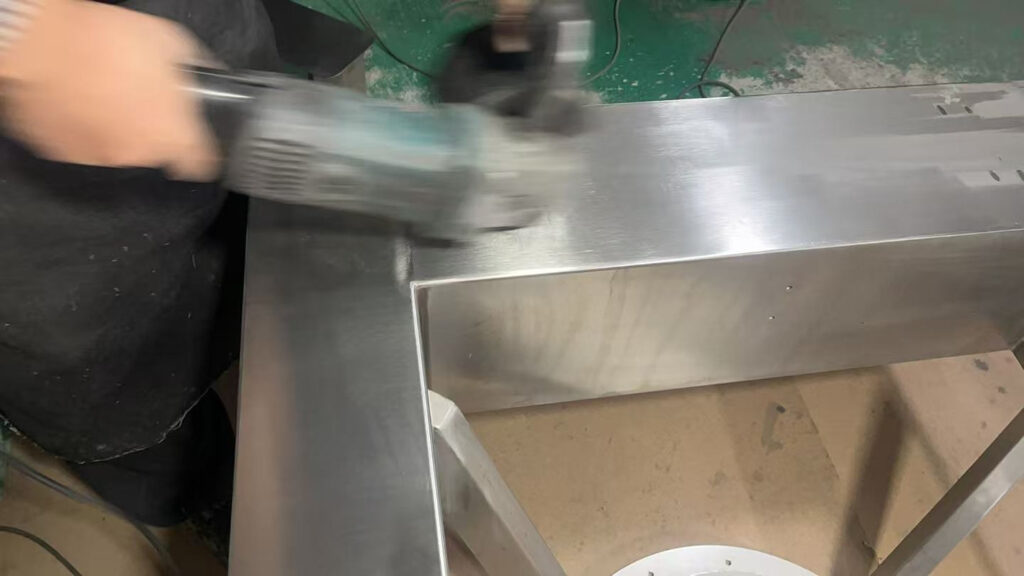

五、表面处理工法：从粗糙到精致的转变
根据材质不同，组合秤机箱通常采用以下表面方式：
1. 不锈钢机箱表面处理
拉丝纹理
流程：
- 粗砂带（#180）修整
- 精砂带（#400）细化
- 直纹拉丝或短纹处理
- 防指纹油保护
要求：
- 不得出现杂纹、换砂痕
- 拉丝方向需统一，不可交叉
酸洗钝化（304 工业件）
- 温度控制：45–55°C
- 时间：8–15 分钟
- 目的：去除氧化皮、增强防腐
2. 冷轧钢件喷粉处理
工艺流程：
- 脱脂
- 磷化
- 烘干
- 静电喷涂
- 烘炉固化（180–200°C / 15–20 分钟）
涂层厚度：
- 60–80 μm
要求：
- 不流挂、不针孔、不起泡
- 阴角需增加喷涂量，避免薄膜区
六、精装配流程：确保功能一致性
组合秤机箱的装配涉及多项精密校正：
1. 框架校正
- 检查对角线误差 ≤0.5 mm
- 上下平面平行度 ≤0.2 mm
2. 螺母柱加固
- 采用“压力铆接 + 扭矩校验”
- 抗拉力要求 ≥800N
3. 门板与锁扣安装
- 门缝保持 1.5–2.0 mm
- 开门手感需无异响、无摩擦
4. 电控安装区处理
必须确保：
- 接地铜排位置准确
- 线槽固定孔均匀
- PLC/电源板安装面必须平整（误差 ≤0.1mm）

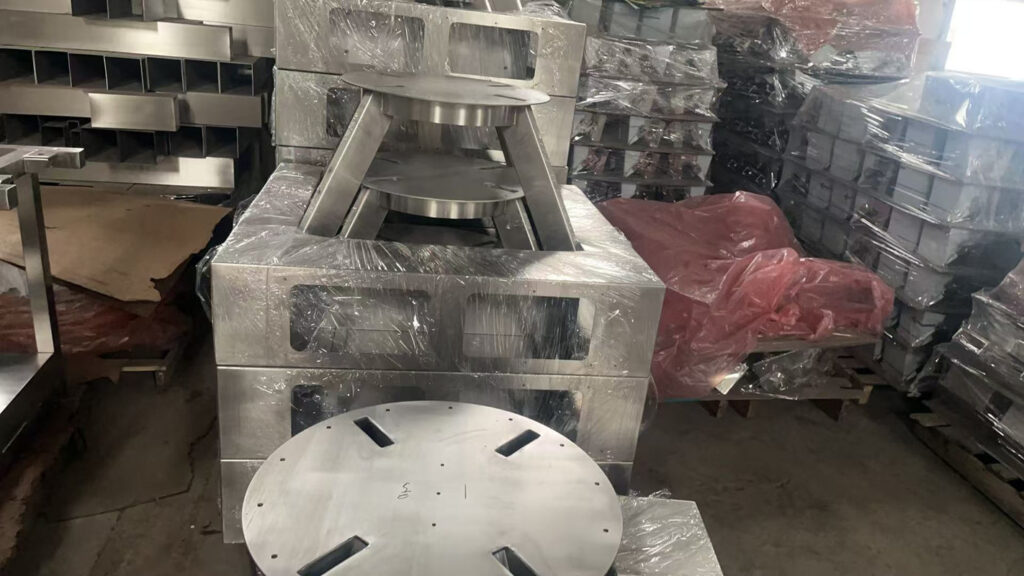

5. 总体结构检查
- 横梁无翘起
- 外板无凹痕
- 内腔无毛刺
- 机箱底脚高度保持一致
七、未来组合秤机箱技术趋势（带工艺升级方向）
- 激光焊大量替代传统氩弧焊
- 变形更小、焊缝更窄、效率提升 2–3 倍。
- 自动折弯中心取代人工折弯
- 角度统一性更高，精度稳定。
- 食品级无缝机箱结构
- 圆角全R处理，避免积尘。
- 全自动喷粉线 + 智能烘炉
- 涂层一致性提升 30%。
- 铝合金轻量化机箱
- 减重 20–40%，更适合多头秤高速机型。
