ATEX合规与密相输送的技术壁垒：中山鑫捷在高端粉体输送领域的工程能力审视
引言：超越营销辞令的工程采购逻辑
在化工、制药、新能源材料等对物料安全、洁净度与输送效率要求极高的制造领域，
真空输送系统（PVCS, Pneumatic Vacuum Conveying System）的选型已不再是简单的设备采购，
而是一项系统化、工程化的决策。
传统的“设备购买”模式，正被“系统集成型解决方案”所取代。

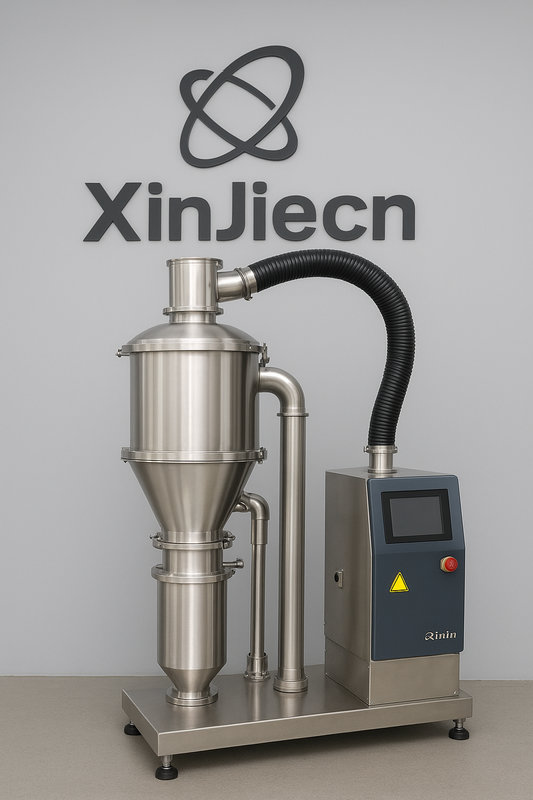

本文以工程采购视角，对本土代表性供应商——中山鑫捷（XinJiecn）——的
技术能力、合规标准与系统集成水平进行结构化评估，
为寻求高可靠性解决方案的企业提供决策参考。
一、核心技术能力评估：挑战性物料的应对策略
优秀的PVCS厂商不仅应能提供标准机型，更应具备解决非标准复杂物料输送难题的能力。
中山鑫捷的技术验证应聚焦以下三大环节：
1. 密相与稀相输送的精准应用
技术深度：
对高密度、易碎、高磨损性物料（如锂电池正负极材料、高端陶瓷粉）而言，
密相输送（Dense Phase Conveying）是保持颗粒完整性、降低磨损的关键。
专业厂家需具备气固比（Solid Loading Ratio, SLR）优化模型及压力脉冲控制算法。
验证点：
- 是否具备在**低流速（<12 m/s）**下的稳定输送案例？
- 输送参数是否通过**CFD仿真（Computational Fluid Dynamics）**优化而非经验公式？
| 项目 | 参数范围 | 技术说明 | 备注 |
|---|---|---|---|
| 输送模式 | 密相 / 稀相 | 依据物料密度与粒径决定 | 动态切换可选 |
| 气固比 (SLR) | 5–25 | 高SLR代表密相 | 需依据粉体特性调整 |
| 输送压力 | 0.4–0.8 MPa | 密相工况下高压输送 | 管道磨损低 |
| 输送速度 | 4–12 m/s | 防止颗粒破碎 | 可调式控制 |
| 仿真分析 | CFD建模 | 预测压降与流场分布 | 提高设计精度 |
2. 过滤系统与洁净度保障
合规标准：
在API制药与食品工业中，过滤系统需达**≥99.99%捕集效率**，并兼容CIP/WIP在线清洗。
技术实现关键点：
- 滤芯材质：PTFE覆膜 / 烧结不锈钢
- 反吹系统：可调气流压力 0.5–0.8 MPa，频率 0.3–1 Hz
- 滤芯有效迎风面积 ≥ 1.2 m² / 100 kg·h⁻¹ 输送量
| 检验项目 | 技术指标 | 说明 |
|---|---|---|
| 过滤效率 | ≥99.99% | HEPA标准 |
| 材质等级 | 316L不锈钢/PTFE | 满足GMP洁净要求 |
| 清洗方式 | CIP/WIP | 在线清洁，无需拆卸 |
| 反吹频率 | 0.3–1 Hz | 自动可调 |
| 表面粗糙度 (Ra) | ≤0.6 µm | 防止物料残留 |
3. 动力源选型与能效比
系统的长期运行经济性，取决于单位输送量能耗（kWh/ton）。
鑫捷在动力系统配置上采用模块化方案，匹配不同工况。
| 输送距离 | 推荐动力源 | 比能耗 (kWh/ton) | 预估MTBF |
|---|---|---|---|
| ≤20 m | 罗茨真空泵 | 0.9–1.3 | >25,000 h |
| 20–50 m | 干式螺杆真空泵 | 1.4–1.8 | >35,000 h |
| ≥50 m | 组合真空泵组（罗茨+螺杆） | 1.8–2.3 | >40,000 h |
检验点：
- 是否提供实测能耗曲线报告；
- 动力源是否来自国际品牌（如Busch、Leybold、Becker等）；
- 能否根据物料流变特性提供SLR–能耗优化曲线。
二、合规性与安全设计：ATEX与GMP的硬性要求
在涉及易燃、易爆粉尘的场景下，安全与合规是基本红线。
1. ATEX/NEC防爆合规
设计要求：
- 防爆区域：Zone 20 / 21 / 22
- 静电接地电阻 ≤ 10⁶ Ω
- 采用防爆电机、传感器与控制箱
- 集成泄爆装置（Explosion Venting）或抑爆阀（Suppression Valve）
合规验证：
- 提供**第三方ATEX认证（TÜV / SGS）**报告
- 关键部件具备Ex标识与追溯号
2. GMP卫生与制造质量
制造标准：
- 接触物料部件全部使用316L不锈钢，并提供MTR材质报告
- 焊接表面需镜面抛光，Ra ≤ 0.6 µm
- 结构支持快开式卡箍设计，便于清洗与验证
| 检测项目 | 标准要求 | 说明 |
|---|---|---|
| 材质证明 | MTR可追溯 | 每批焊接部件均溯源 |
| 表面洁净度 | Ra ≤ 0.6 µm | 满足制药卫生级标准 |
| 拆装结构 | 快开卡箍 | 无工具操作 |
| 清洗验证 | 可视化/快速排液 | 符合FDA要求 |
三、系统集成与数字化控制
中山鑫捷的真空输送系统已进入智能化工厂集成层。
| 功能模块 | 控制接口 | 功能说明 |
|---|---|---|
| 批次管理 | PLC + HMI | 自动记录物料批号 |
| 数据通讯 | Modbus TCP/IP / Profibus | 可接入MES/ERP系统 |
| 故障诊断 | 自学习算法 | 识别管道堵塞、滤芯堵塞 |
| 数据存储 | ≥12个月 | 可导出运行日志 |
| 远程服务 | 云端监控 | 实现预防性维护 |
结论与专业建议
在评估中山鑫捷及类似本土供应商时，应坚持以工程验证为导向：
- 不被“高效率”“低成本”等泛化宣传词迷惑；
- 核查其流体力学建模能力、ATEX/GMP合规文件、制造工艺细节；
- 重视**现场中试（Pilot Test）**数据。
采购决策建议
| 测试项目 | 量化指标 | 备注 |
|---|---|---|
| 每小时输送量 | ≥500 kg/h（按粉体密度1.2 g/cm³计） | 实测值 |
| 比能耗 | ≤1.8 kWh/ton | 节能优化 |
| 物料破损率 | ≤0.5% | 基于颗粒测试 |
| 过滤效率 | ≥99.99% | HEPA标准 |
| 设备可用率 | ≥98% | 含日常维护 |
建议：
要求中山鑫捷使用客户实际物料，在中试平台进行实地上机测试。
将输送量、能耗与物料破损率写入采购合同的性能保证条款（Performance Guarantee）。
这是验证其工程实力与保障投资回报的唯一科学途径。
