编制单位：中山鑫捷钣金加工厂
版本号：V1.0
发布日期：2025 年 8 月

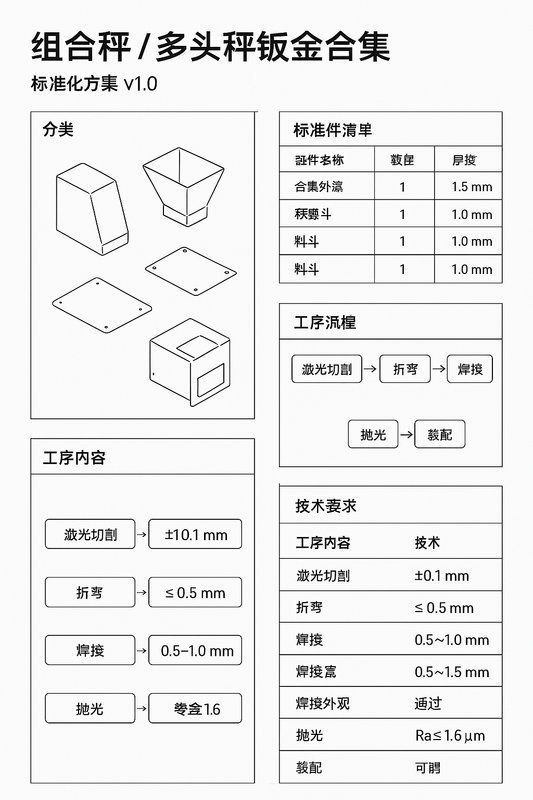

一、前言
中山鑫捷钣金加工厂专注于组合秤 / 多头秤设备钣金件的定制加工十余年。随着客户需求的多样化与国际化发展，为提高产品一致性、缩短交付周期、降低生产成本，我司制定本《组合秤 / 多头秤钣金合集（标准化方案 v1.0）》。
该标准化方案适用于：
- 组合秤 / 多头秤本体钣金件；
- 上料斗、称量斗、集料斗、机架等关键结构件；
- 定制型钣金辅件（如护罩、支撑架、检修门）。
二、标准化设计目标
- 尺寸标准化：统一零件规格，减少非标件比例。
- 选材统一化：明确不同部件对应的材质等级（304/316）。
- 工艺模块化：采用激光切割、数控折弯、氩弧焊接、抛光拉丝工艺，实现一致品质。
- 检验规范化：制定装配公差、焊缝质量标准，保证互换性和稳定性。
三、主要部件标准化方案
1. 上料斗（Hopper）
- 常用尺寸（可根据客户需求 ±5mm 调整）：
- 小斗：300 × 300 × 250mm
- 中斗：400 × 400 × 300mm
- 大斗：500 × 500 × 350mm
- 材质选择：
- 食品级需求：SUS 304 2B，厚度 1.5mm；
- 高腐蚀性环境（如海产品）：SUS 316L，厚度 1.5mm。
- 表面处理：内壁镜面抛光（Ra≤0.8μm），外表面拉丝（#240）。
- 公差要求：±0.3mm，焊接角度 ≤1°。
2. 称量斗（Weighing Bucket）
- 常用规格：
- 容积：0.5L / 1.6L / 2.5L / 5L
- 标准厚度：1.2mm（304），或 1.5mm（316）
- 关键参数：
- 出料口角度：60°±1°，保证顺畅下料；
- 翻盖转轴孔径：Φ8H7 配合。
- 推荐材质：SUS 304 / SUS 316L（根据客户出口地区要求选择）。
- 表面工艺：内抛光 + 外拉丝，所有焊缝打磨圆角 R≥2mm。
3. 集料斗（Collecting Hopper）
- 尺寸区间：
- 长度：600 ~ 1200mm
- 宽度：400 ~ 800mm
- 深度：250 ~ 400mm
- 板材厚度：
- 主体：2.0mm SUS 304
- 加强筋：3.0mm SUS 304
- 表面处理：内壁电解抛光；外壁拉丝。
- 结构要求：
- 焊缝全熔透，焊缝表面平整无气孔；
- 平面度 ≤0.5mm/1000mm。
4. 机架与护罩
- 主框架：
- 方管 40 × 40 × 2.0mm SUS 304
- 焊接公差：对角线误差 ≤1mm / 1000mm
- 护罩：
- 板材：SUS 304 厚度 1.0mm
- 折弯公差：±0.2mm
- 固定方式：不锈钢铆螺母 + 标准件（M5/M6）
- 表面处理：喷砂 / 拉丝 / 电解抛光（按客户要求）。
四、加工工艺标准
| 工序 | 工艺设备 | 标准要求 |
|---|---|---|
| 激光切割 | 8000W 光纤激光机 | 切口垂直度 ≤0.2mm，毛刺高度 ≤0.05mm |
| 数控折弯 | CNC 折弯机 | 折弯角度 ±0.3°，展开尺寸公差 ±0.2mm |
| 焊接 | 氩弧焊（TIG） | 焊缝饱满、均匀，无气孔和裂纹 |
| 抛光/拉丝 | 自动抛光机 | 表面 Ra≤0.8μm，拉丝方向一致 |
| 电解抛光（选配） | 化学电解槽 | 提高表面耐腐蚀性和光洁度 |
五、检验与质量标准
- 外观检验：表面无划伤、无焊接飞溅、无锐角毛刺；
- 尺寸检验：使用游标卡尺、角度尺，保证公差范围；
- 焊接质量：X 光或渗透检测（必要时）；
- 装配检验：随机抽检 5%，进行试装，保证互换性；
- 出厂检测报告：提供材质证明书（MTC），表面粗糙度检测报告。
六、标准化优势
- 缩短交付周期：模块化设计，标准件库存充足；
- 降低客户成本：减少非标定制次数，工艺稳定性提升；
- 提升国际化竞争力：符合 FDA、CE、ISO 9001 食品接触级别要求；
- 可持续改进：方案每年更新 1 次，逐步迭代。
七、附录：推荐板材与厚度表
| 部件 | 推荐材质 | 厚度 (mm) | 公差 (mm) |
|---|---|---|---|
| 上料斗 | SUS 304/316L | 1.5 | ±0.3 |
| 称量斗 | SUS 304/316L | 1.2~1.5 | ±0.2 |
| 集料斗 | SUS 304 | 2.0 | ±0.3 |
| 机架 | SUS 304 方管 | 2.0~3.0 | ±0.5 |
| 护罩 | SUS 304 | 1.0 | ±0.2 |
八、结语
《组合秤 / 多头秤钣金合集（标准化方案 v1.0）》是中山鑫捷钣金加工厂多年经验的总结，也是未来发展的基础。我们将不断优化标准，使钣金件在精度、耐用性与食品安全方面持续领先，帮助合作伙伴提升市场竞争力。
