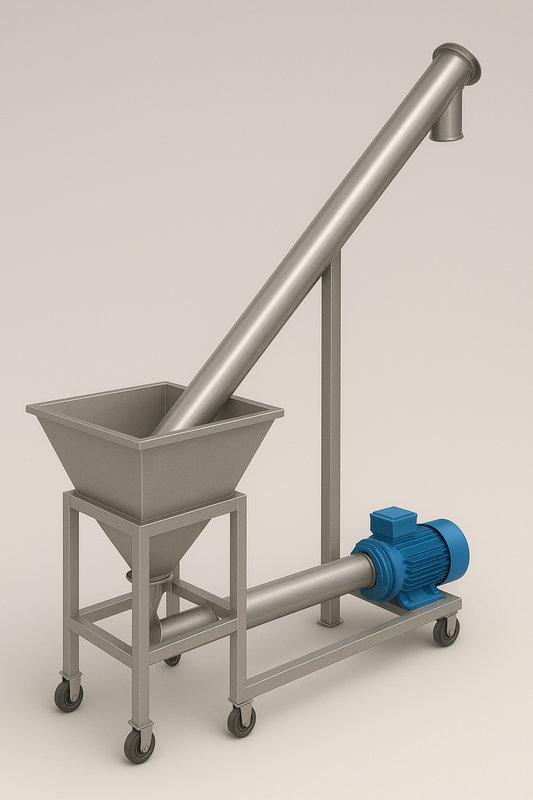

《组合秤厂家定制螺旋上料机：中山鑫捷钣金的图纸分解与制造工艺》

一、螺杆上料机零件分解汇总表

序号	部件名称	功能说明	材质/工艺要求	备注
1	进料斗（料仓）	存放原料，均匀进入螺旋管	SUS304 不锈钢折弯焊接	内壁需抛光，防止残留
2	螺旋叶片（螺杆）	推动物料前进	SUS304 激光切割+焊接	螺距、直径精度要求高
3	螺旋管（输送管）	物料通道	SUS304 管材卷制	接口焊缝需打磨
4	电机+减速机	提供动力，控制转速	标准电机+齿轮减速机	与法兰盘精确对接
5	出料口（管口法兰）	物料出口，连接后端设备	SUS304 CNC 加工	法兰尺寸需配合紧密
6	承载框架	支撑整体设备	SUS304 方管焊接	带刹车脚轮，便于移动
7	轴承座	支撑螺杆旋转	车床加工+数控铣床	精密度要求高
8	密封件/垫片	防止粉料泄漏，保证密封	硅胶/特氟龙	耐磨耐腐蚀
9	电控箱	控制启停、调速	钣金+电气装配	预留安全保护电路
10	表面处理	防锈、防粘附	拉丝/抛光/酸洗钝化	满足食品级卫生要求

1. 前言：从客户图纸到工厂生产

螺旋上料机是佛山组合秤厂家客户提供的设计方案，他们给到中山鑫捷钣金加工厂的往往是 3D 三维图纸（如 STEP、SolidWorks 格式）或 2D 工程图。钣金加工厂需要在短时间内理解设计意图，把整机拆解成可生产的零部件，再依靠激光切割、折弯、焊接、抛光等工艺，逐步把数字化设计还原为现实的设备。

在整个过程中，拆解图纸与工艺分解是关键步骤。因为组合秤厂家关注的是设备的功能和尺寸，而钣金加工厂则要把“结构”转化为“零件工艺”。这其中既涉及到设计理解能力，也考验工艺经验与生产管理能力。

---

2. 图纸拆解的核心逻辑

图纸拆解通常遵循以下三个步骤：

1. 结构层级分解：将螺旋上料机分为“上料斗—螺旋管—螺旋叶片—动力部分—机架部分—电控箱”等模块。
2. 零件清单提取：在 CAD/3D 软件中生成 BOM（物料清单），标注尺寸、公差、材料。
3. 工艺适配调整：根据工厂的设备能力，判断零件加工方式。例如，客户图纸可能是整体焊接式，但在工厂会拆成“管体+法兰”再焊接，便于装配与运输。

---

3. 关键零件工艺解析

（1）进料斗（料仓）

• 工艺：采用 激光切割 → 折弯成型 → 焊接拼装 → 内壁抛光。
• 难点：进料斗需承受一定重量，焊缝强度与密封性都必须过关。

（2）螺旋叶片（螺杆）

• 工艺：不锈钢板材经 激光切割 → 碟片展开 → 焊接在中心轴上 → 整体热处理矫正 → 抛光。
• 难点：螺距和角度必须精准，否则输送效率下降或出现卡料。

（3）螺旋输送管

• 工艺：由不锈钢卷制成管 → 对接焊接 → 打磨焊缝。
• 难点：内壁光滑度要高，避免物料残留，且管径必须与螺杆间隙均匀。

（4）动力电机与减速机

• 工艺：电机与减速机由客户指定型号，工厂负责法兰对接 → 安装固定架 → 动平衡校准。
• 难点：电机安装同心度必须精准，否则会造成螺杆抖动。

（5）承载框架与脚轮

• 工艺：不锈钢方管 下料 → 焊接 → 磨角 → 安装脚轮。
• 特点：要求承重能力强，移动灵活。

---

4. 零件拆解与生产表格示例

（此部分我已在前面给了详细表格，可以配合 BOM 表清单来用）

---

5. 生产管理与工序衔接

中山鑫捷钣金加工厂在接单后，通常会采取以下流程：

1. 工艺评审会议：工程师、车间主管、焊工共同审核客户图纸，提出加工风险。
2. 下料计划：根据零件展开图，统一激光下料，优化板材利用率。
3. 折弯与焊接：复杂的零件先折弯，再点焊定位，最后满焊。
4. 机加工配合件：如轴承座、法兰，需要 CNC 精加工。
5. 组装试装：零件完成后，进行一次试装，确认同心度、间隙。
6. 表面处理：拉丝、酸洗钝化，保证食品级卫生。
7. 最终检测：检查尺寸精度、外观、运转平稳度。

---

6. 从图纸到成品的价值

很多佛山组合秤厂家并不具备钣金产线，他们更多是“方案设计+总装”，因此会把复杂的部件交给中山鑫捷这类钣金工厂来完成。鑫捷的优势在于：

• 拥有激光切割、折弯、焊接、抛光全工序产线，能快速响应客户需求；
• 对食品级设备有经验，能满足抛光与无死角焊接要求；
• 熟悉组合秤及配套设备的工艺接口，可以保证安装匹配度。

---

7. 结语

螺旋上料机的生产并不仅仅是“看图做零件”，而是一个“理解设计 → 工艺分解 → 零件生产 → 精密装配”的系统过程。中山鑫捷钣金加工厂依托多年的行业经验，能把佛山组合秤厂家提供的 3D 图纸，逐步转化为高精度、高可靠性的实物设备，最终助力客户的包装生产线稳定运行。

这不仅仅是钣金制造，更是设计理解能力、工艺优化能力与质量管控能力的综合体现。
