钣金加工是现代制造业的核心支柱之一，广泛应用于汽车、电子、航空航天、建筑、家电、能源等众多行业。钣金件作为设备和产品的关键组件，其制造过程要求极高的精度、效率和质量控制。钣金加工厂如何将一张普通金属板材转变为高精度的钣金件？本文将全面解析钣金件制造的完整流程，从工程师绘图到激光下料、折弯、焊接、打磨、前处理，再到最终的表面处理与组装，深入挖掘每个步骤的技术细节、设备应用、质量管理及行业趋势，带您走进钣金加工的奥秘。本文不仅适合对钣金加工感兴趣的读者，也为行业从业者、采购商和工程师提供实用的参考。让我们从基础概念开始，逐步揭开钣金件制造的全貌。
一、什么是钣金加工？1.1 钣金加工的定义与特点钣金加工是指通过对金属板材进行切割、成型、连接等一系列工艺，制造出具有特定形状和功能的金属零部件的过程。钣金件通常以薄板金属为原材料，厚度范围从0.5毫米到20毫米不等，常见材料包括不锈钢、铝合金、冷轧钢板、镀锌板和铜板等。钣金件的显著特点包括：
- 轻薄高强：结构轻巧但具有较高的强度，适合多种应用场景。
- 加工灵活：可通过切割、折弯、冲压等工艺实现复杂形状。
- 应用广泛：从汽车车身到电子机箱，再到建筑装饰，钣金件无处不在。
1.2 钣金加工的应用领域钣金加工在现代工业中扮演着不可或缺的角色，其应用领域涵盖：
- 汽车工业：车身面板、底盘部件、排气系统等。
- 电子通信：服务器机柜、手机外壳、通信基站设备。
- 航空航天：飞机机身、发动机部件、卫星外壳。
- 家电制造：冰箱外壳、洗衣机面板、空调机箱。
- 建筑与装饰：幕墙板、金属屋顶、装饰性构件。
- 能源与医疗：风电设备外壳、医疗器械支架。
1.3 钣金加工的核心挑战钣金加工的核心在于将二维板材转化为三维零件，同时满足高精度、高效率和低成本的要求。加工过程中需要克服以下挑战：
- 材料特性：不同金属材料的硬度、延展性和回弹特性差异显著，需精准控制加工参数。
- 复杂形状：客户需求的零件形状日益复杂，增加设计和加工难度。
- 质量控制：从尺寸公差到表面光洁度，每一步都需要严格检测。
- 环保要求：现代钣金加工需采用绿色工艺，减少废料和污染。
二、钣金件制造的完整流程钣金件的制造是一个多步骤、系统化的过程，涉及从设计到成品的多个环节。以下，我们将按照实际生产流程，详细解析每个步骤的技术细节、设备应用和注意事项。1. 工程师绘图：钣金加工的起点1.1 设计需求分析钣金件制造的第一步是工程师绘图，这一阶段决定了后续加工的成败。在接到客户订单后，设计团队会与客户深入沟通，明确以下关键信息：
- 功能需求：钣金件在最终产品中的作用，如承重、保护或装饰。
- 尺寸规格：包括长度、宽度、厚度及公差要求。
- 材料选择：根据使用环境选择合适的材料，例如不锈钢用于耐腐蚀场景，铝合金用于轻量化需求。
- 表面要求：是否需要喷涂、电镀或抛光处理。
- 批量规模：小批量定制或大批量生产会影响设计和工艺选择。
例如，汽车钣金件可能需要高强度钢板以确保碰撞安全性，而电子设备外壳则可能选用铝合金以兼顾散热和美观。1.2 使用CAD软件进行设计工程师通常使用CAD（计算机辅助设计）软件，如AutoCAD、SolidWorks、Creo或Fusion 360，绘制钣金件的二维和三维图纸。设计过程中需重点关注以下要素：
- 展开图设计：钣金件在加工前需将三维结构展开为二维平面图，确保切割和折弯的精准性。展开图需考虑材料厚度和折弯半径。
- 材料特性：不同材料的延展性和回弹特性会影响折弯角度和加工公差。
- 公差控制：钣金件通常要求高精度，公差范围可能在±0.05毫米至±0.1毫米之间。
- 工艺可行性：设计需避免过于复杂的折弯角度（如小于30°）或过小的孔径，以降低加工难度。
- 装配需求：若钣金件需与其他部件组装，需预留连接孔或扣件位置。
1.3 图纸审核与优化完成初步设计后，工程师会与生产部门进行联合评审，确保图纸符合加工设备的能力。例如，某些复杂折弯可能超出折弯机的加工范围，需调整设计。此外，工程师还会使用CAM（计算机辅助制造）软件进行模拟加工，优化以下方面：
- 切割路径：减少激光切割的空程时间，提高效率。
- 折弯顺序：避免因折弯顺序不当导致零件干涉。
- 材料利用率：通过排版优化，减少板材浪费。
审核通过后，图纸将作为生产蓝图，进入下一阶段的加工环节。1.4 现代设计趋势随着工业4.0的发展，钣金设计正向数字化和智能化迈进：
- 参数化设计：通过软件自动调整设计参数，快速生成多种方案。
- 云端协作：设计团队可通过云平台与客户实时共享图纸，提高沟通效率。
- 生成式设计：利用AI算法生成轻量化、高强度的钣金结构，优化材料使用。
2. 激光下料：精准切割的开始2.1 激光切割的原理与优势在图纸确认后，钣金加工厂进入激光下料阶段。激光切割是目前最主流的钣金下料方式，利用高能激光束聚焦于金属表面，通过熔化或汽化材料实现精准切割。激光切割的优点包括：
- 高精度：切割误差可控制在±0.1毫米以内，边缘光滑，无需二次加工。
- 高效性：切割速度可达10米/分钟以上，适合大批量生产。
- 灵活性：可切割复杂形状，适应多种材料和厚度。
- 非接触式加工：减少材料变形和工具磨损。
2.2 激光切割的设备与技术现代钣金加工厂通常配备光纤激光切割机，其相比传统的CO2激光切割机，具有更高的能量效率和更低的维护成本。设备的关键参数包括：
- 激光功率：从1kW到20kW不等，功率越高，可切割的板材越厚。
- 切割速度：取决于材料类型和厚度，例如1毫米不锈钢的切割速度可达20米/分钟。
- 辅助气体：常用氮气或氧气，氮气用于干净切割，氧气用于加速厚板切割。
2.3 激光切割的流程激光切割的实际操作包括以下步骤：
- 材料准备：将选定的金属板材放置在激光切割机的加工平台上，使用吸盘或夹具固定，确保表面平整、无油污。
- 程序输入：将CAD图纸转换为数控程序（G代码），通过软件导入激光切割机。
- 参数设置：根据材料类型和厚度，调整激光功率、切割速度和辅助气体压力。
- 切割操作：激光头按照程序路径移动，聚焦的激光束快速熔化金属，形成精确的切割线。
- 质量检查：切割完成后，使用游标卡尺或激光测量仪检查零件尺寸，确认边缘无毛刺或烧伤。
2.4 其他下料方式的对比虽然激光切割是主流，但钣金加工厂也会根据零件特性选择其他下料方式：
- 数控冲床：适合需要大量冲孔或成型的小型零件，效率高，但边缘质量略逊于激光切割。
- 等离子切割：适用于厚度超过20毫米的厚板，成本较低，但精度和边缘光洁度较差。
- 水刀切割：通过高压水流切割，适合对热敏感的材料，但速度慢，成本高。
2.5 激光切割的优化与挑战为提高激光切割的效率和质量，加工厂需关注以下方面：
- 排版优化：通过软件优化零件布局，最大化板材利用率，减少废料。
- 热影响区控制：调整激光参数，减少高温对材料性能的影响。
- 自动化集成：现代激光切割机可配备自动上下料系统，实现24小时无人化生产。

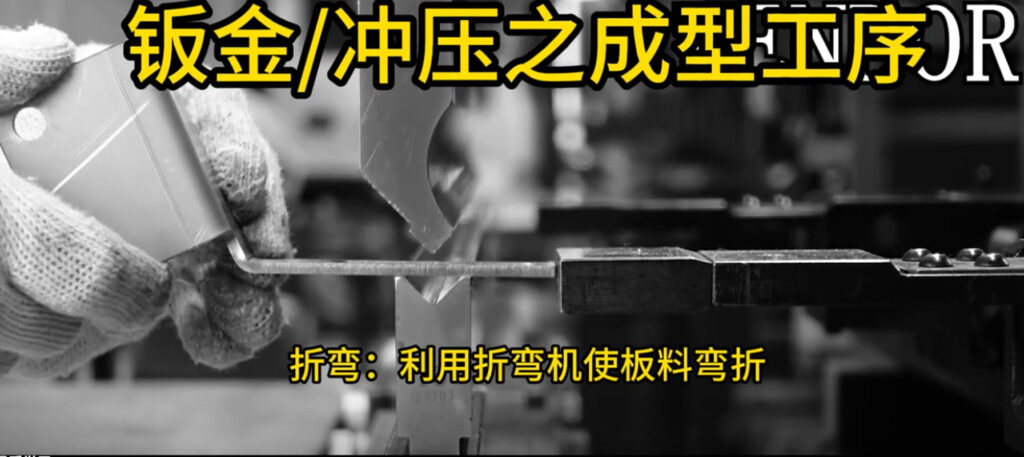

3. 折弯：从平面到立体的转变3.1 折弯工艺的原理折弯是将切割好的二维板材通过压力变形为三维结构的关键步骤。折弯通常使用数控折弯机，通过上下模具对板材施加压力，使其按照指定角度弯曲。折弯机的精度直接影响零件的成型质量。3.2 折弯设备与模具现代折弯机分为机械式、液压式和伺服电动式，其中伺服电动折弯机因其高精度和节能特性逐渐成为主流。折弯模具的种类包括：
- V型模具：用于常规折弯，适合多种角度。
- U型模具：用于特殊形状的成型。
- 定制模具：针对复杂零件设计专用模具。
3.3 折弯的关键要素折弯过程中需重点控制以下因素：
- 折弯角度：通过调整模具间隙和压力实现精确角度，通常误差控制在±0.5°以内。
- 折弯顺序：复杂零件可能需要多次折弯，需合理规划顺序，避免干涉。
- 回弹现象：金属材料在折弯后会因弹性恢复而产生回弹，需通过补偿角度或预压方式解决。
- 材料厚度：不同厚度的板材需要不同的折弯力，例如2毫米不锈钢的折弯力远高于0.5毫米铝板。
3.4 折弯的流程
- 模具安装：根据零件图纸选择合适的模具，安装在折弯机上。
- 程序输入：将折弯参数（如角度、长度、顺序）输入数控系统。
- 零件定位：将切割好的板材放置在折弯机工作台上，使用后挡料定位。
- 折弯操作：折弯机上下模具闭合，施加压力使板材变形。
- 质量检查：使用角度测量仪或激光检测设备检查折弯角度和尺寸。
3.5 折弯的挑战与解决方案折弯过程中可能遇到以下问题：
- 材料开裂：折弯半径过小或材料延展性不足可能导致裂纹，需调整折弯参数或更换材料。
- 尺寸偏差：多次折弯可能导致累积误差，需通过高精度设备和实时监控解决。
- 表面划伤：模具表面不光滑或操作不当可能划伤零件，需使用保护膜或抛光模具。
3.6 折弯技术的进步近年来，折弯技术不断创新：
- 机器人折弯：通过机器人自动上下料和操作，提高生产效率。
- 在线监测：使用激光传感器实时检测折弯角度，自动调整参数。
- 柔性折弯：开发多功能折弯机，适应小批量、多品种生产。
4. 焊接：连接零件的艺术4.1 焊接的种类与应用焊接是将多个钣金件连接在一起的核心工艺，广泛应用于钣金加工。常见的焊接方式包括：
- 氩弧焊（TIG）：适合不锈钢和铝合金，焊缝美观、质量高，适用于高精度零件。
- 气体保护焊（MIG）：效率高，适合大批量生产，常用于钢板焊接。
- 点焊：通过电极局部加热连接薄板，速度快，适用于家电和汽车行业。
- 激光焊接：热影响区小，精度高，适合电子和航空领域。
- 电阻焊：用于快速连接薄板，常见于汽车制造。
4.2 焊接的流程
- 零件准备：清洗待焊零件，去除油污、氧化物和杂质，确保焊缝质量。
- 夹紧定位：使用夹具或焊接工装将零件固定，防止焊接过程中移位。
- 参数设置：根据材料和厚度调整焊接电流、电压和保护气体流量。
- 焊接操作：操作人员或机器人完成焊接，形成均匀的焊缝。
- 焊后检查：使用目视检查或无损检测（如X射线或超声波）确认焊缝无裂纹、气孔等缺陷。
4.3 焊接的质量控制焊接质量直接影响钣金件的强度和耐用性，需关注以下方面：
- 焊缝均匀性：焊缝应平整、无明显凹凸。
- 热变形控制：焊接高温可能导致零件变形，需通过分段焊接或冷却装置减少影响。
- 无损检测：对关键零件进行X射线或超声波检测，确保内部无缺陷。
4.4 焊接的挑战与解决方案
- 薄板焊接难度：薄板易烧穿，需采用脉冲焊接或低功率激光焊接。
- 异种材料焊接：如不锈钢与铝合金的连接，需使用特殊填充材料或激光焊接。
- 自动化需求：大批量生产需配备焊接机器人，提高一致性和效率。
4.5 焊接技术的未来随着技术进步，焊接领域呈现以下趋势：
- 激光复合焊接：结合激光和电弧焊，提高效率和质量。
- 智能焊接：通过传感器和AI监控焊接参数，自动优化工艺。
- 绿色焊接：开发低能耗、低排放的焊接技术，符合环保要求。
5. 打磨：提升外观与质量5.1 打磨的作用打磨是钣金加工的重要后处理步骤，旨在去除切割、折弯和焊接过程中产生的毛刺、焊渣和表面缺陷，同时提升零件的光洁度和外观质量。打磨后的零件更适合后续的表面处理（如喷涂或电镀）和装配。5.2 打磨的方式根据零件特性和生产需求，打磨可分为以下类型：
- 手工打磨：使用砂纸、砂轮或抛光工具，适合小批量或复杂形状零件。
- 机械打磨：使用振动抛光机、平面磨床或滚筒抛光机，效率高，适合大批量生产。
- 喷砂处理：通过高压喷射砂粒，使表面均匀化，常用于不锈钢或铝合金零件。
- 化学抛光：通过化学溶液处理表面，达到镜面效果，适合高精度零件。
5.3 打磨的流程
- 初步清理：去除明显的毛刺和焊渣，使用角磨机或砂带机。
- 精细打磨：使用高目数砂纸或抛光轮，进一步平滑表面。
- 表面检查：确认表面无划痕、凹坑或不均匀区域。
- 防护处理：打磨后可能涂抹防锈剂，防止表面氧化。
5.4 打磨的注意事项
- 避免过度打磨：过度打磨可能导致材料减薄或尺寸偏差。
- 表面保护：打磨时需避免划伤已加工的表面，可使用保护膜。
- 粉尘控制：打磨会产生大量粉尘，需配备除尘设备，确保车间安全。
5.5 打磨技术的创新
- 自动化打磨：机器人打磨系统可实现高一致性和效率。
- 超精密抛光：纳米级抛光技术用于光学和医疗设备零件。
- 环保打磨：开发无尘打磨设备，减少环境污染。
6. 前处理：为表面处理做准备6.1 前处理的意义前处理是为钣金件表面涂装、防腐或电镀做准备的关键步骤，旨在提高涂层的附着力、耐久性和外观质量。前处理通常包括清洗、除锈、磷化和干燥等工艺。6.2 前处理的工艺流程
- 清洗：使用碱性或酸性清洗剂，去除表面油污、氧化物和杂质。
- 除锈：通过喷砂、酸洗或机械打磨去除锈迹。
- 磷化或钝化：在金属表面形成保护膜，增强防腐性能。
- 干燥：通过烘箱或热风干燥，确保表面无水分。
6.3 前处理的常见技术
- 化学清洗：通过浸泡或喷淋去除污染物，适合大批量生产。
- 喷砂：增加表面粗糙度，提高涂层附着力。
- 电泳前处理：为电泳涂装提供均匀表面，常用于汽车零件。
- 超声波清洗：用于高精度零件，去除微小杂质。
6.4 前处理的环保要求现代钣金加工厂需遵守严格的环保法规：
- 废液处理：化学清洗和磷化产生的废液需中和处理后排放。
- 绿色药剂：使用低毒、无磷清洗剂，减少环境污染。
- 循环利用：开发水循环系统，降低资源浪费。
6.5 前处理的质量控制
- 表面洁净度：通过水滴测试或荧光检测确认表面无油污。
- 膜层均匀性：磷化膜需均匀、无漏点。
- 工艺稳定性：定期检测清洗液浓度和温度，确保一致性。
7. 表面处理与组装：从半成品到成品7.1 表面处理的类型完成前处理后，钣金件通常进入表面处理阶段，以提高耐腐蚀性、美观度和功能性。常见表面处理包括：
- 喷涂：通过喷枪将油漆均匀喷涂，形成保护层，适用于多种颜色和质感。
- 粉末涂装：将粉末涂料喷涂后高温固化，形成坚固涂层，耐磨耐腐蚀。
- 电镀：在表面镀上锌、镍或铬，增强防腐性和装饰性。
- 阳极氧化：主要用于铝合金，形成氧化膜，提高硬度和耐腐蚀性。
- 丝网印刷：在表面印刷图案或标识，提升美观性和功能性。
7.2 表面处理的流程
- 表面准备：确认前处理效果，确保表面洁净。
- 涂装操作：通过手动或自动喷涂设备完成涂层。
- 固化处理：使用烘箱或紫外线固化设备，使涂层硬化。
- 质量检查：检测涂层厚度、附着力和色差。
7.3 组装与集成部分钣金件需与其他部件组装，形成完整产品。组装方式包括：
- 螺栓连接：通过螺丝或铆钉固定，易于拆卸。
- 焊接组装：用于永久连接，强度高。
- 粘接：使用高强度胶黏剂，适合轻量化零件。
7.4 质量检测成品需经过全面质量检测，包括：
- 尺寸检测：使用三坐标测量仪或激光扫描仪，确认尺寸公差。
- 外观检查：检查表面无划痕、色差或涂层缺陷。
- 性能测试：根据用途进行强度、耐腐蚀或电磁屏蔽测试。
7.5 包装与运输合格的钣金件会根据客户要求进行包装，防止运输过程中受损。包装方式包括：
- 泡沫保护：防止表面划伤。
- 木箱封装：适合大型或重型零件。
- 定制托盘：便于批量运输和存储。
8. 钣金加工的质量控制与管理8.1 质量控制的核心环节钣金加工的每个步骤都需要严格的质量控制，以确保最终产品的性能和可靠性。关键环节包括：
- 原材料检验：入库前检测板材的化学成分、厚度和表面质量。
- 过程监控：通过传感器和数控系统实时监控切割、折弯和焊接参数。
- 成品检测：综合检测尺寸、外观和性能。
8.2 常用的检测工具
- 游标卡尺与千分尺：用于尺寸测量。
- 三坐标测量仪：高精度检测复杂零件。
- 激光扫描仪：快速获取零件三维数据。
- 无损检测设备：如X射线或超声波，用于焊缝检测。
- 盐雾测试机：评估耐腐蚀性能。
8.3 质量管理体系现代钣金加工厂通常遵循以下标准：
- ISO 9001：质量管理体系认证，确保生产一致性。
- ISO 14001：环境管理体系，规范废物处理。
- IATF 16949：汽车行业质量标准，适用于汽车钣金件。
8.4 数据化管理通过MES（制造执行系统）和ERP（企业资源计划），加工厂可实现：
- 生产追溯：记录每个零件的加工数据，便于问题排查。
- 效率优化：分析生产瓶颈，提高设备利用率。
- 客户反馈：快速响应客户需求，改进工艺。
9. 钣金加工的行业趋势与技术创新9.1 智能化与自动化工业4.0的推进为钣金加工带来革命性变化：
- 智能制造：通过物联网和大数据，实时监控生产过程。
- 机器人应用：自动上下料、折弯和焊接机器人提高效率。
- 数字孪生：通过虚拟模型模拟加工过程，优化设计和生产。
9.2 绿色制造环保要求推动钣金加工向绿色化转型：
- 节能设备：采用高效激光切割机和伺服折弯机。
- 废料回收：优化排版，减少废料，并循环利用金属边角料。
- 环保涂装：使用水性涂料和无磷前处理药剂。
9.3 柔性生产随着市场需求的多样化，钣金加工厂需具备柔性生产能力：
- 多品种小批量：快速切换模具和程序，满足定制化需求。
- 模块化设计：开发标准化模块，缩短生产周期。
- 快速响应：通过云端设计和自动化生产，加快交付速度。
9.4 新材料与新工艺
- 轻量化材料：高强度钢、镁合金和复合材料的广泛应用。
- 增材制造：结合3D打印技术，生产复杂钣金零件。
- 超精密加工：纳米级切割和抛光技术，满足高端市场需求。
9.5 全球市场与竞争中国作为全球钣金加工的中心，面临以下机遇与挑战：
- 机遇：国内制造业升级和“一带一路”倡议带动需求增长。
- 挑战：欧美国家的技术壁垒和低成本国家的竞争压力。
10. 钣金加工的实际案例分析10.1 汽车行业：车身钣金件的制造以汽车车门为例，其制造流程包括：
- 设计：使用SolidWorks设计车门结构，考虑碰撞安全性和空气动力学。
- 下料：采用10kW光纤激光切割机切割高强度钢板。
- 折弯：通过伺服折弯机完成多角度成型。
- 焊接：使用机器人MIG焊接，确保焊缝强度。
- 表面处理：电泳涂装，增强耐腐蚀性。
- 质量检测：三坐标测量仪检测尺寸，盐雾测试验证涂层性能。
10.2 电子行业：服务器机柜的制造服务器机柜的制造流程包括：
- 设计：优化散热孔布局，确保电磁屏蔽性能。
- 下料：激光切割1毫米镀锌板，冲孔形成通风孔。
- 折弯：多工位折弯机完成复杂结构。
- 组装：螺栓连接和点焊结合，确保稳定性。
- 表面处理：粉末涂装，提供防静电功能。
10.3 航空航天：飞机机身钣金件飞机机身钣金件要求极高：
- 材料：选用高强度铝合金或钛合金。
- 加工：激光切割和数控折弯，确保±0.05毫米精度。
- 焊接：激光焊接，减少热影响区。
- 检测：X射线检测焊缝，超声波检测材料缺陷。
11. 钣金加工的成本与效率优化11.1 成本构成钣金加工的成本主要包括：
- 材料成本：占总成本的50%-70%，取决于材料类型和厚度。
- 设备成本：激光切割机、折弯机等设备的折旧和维护费用。
- 人工成本：设计、操作和检测人员的工资。
- 能源成本：激光切割和焊接的电耗较高。
- 后处理成本：喷涂、电镀和包装的费用。
11.2 成本优化的策略
- 材料利用率：通过排版软件优化切割布局，减少废料。
- 设备效率：采用自动化设备，减少停机时间。
- 工艺简化：优化设计，减少不必要的折弯或焊接步骤。
- 批量生产：大批量生产可摊薄固定成本。
11.3 效率提升的方法
- 精益生产：通过5S管理和Kaizen改进，减少浪费。
- 自动化集成：实现从下料到组装的全流程自动化。
- 数据分析：通过MES系统分析生产数据，优化瓶颈。
12. 总结与展望钣金加工是现代制造业的基石，从工程师绘图到激光下料、折弯、焊接、打磨、前处理，再到表面处理和组装，每个步骤都体现了精密技术和严格管理。钣金件以其轻薄高强、灵活多变的特性，广泛服务于汽车、电子、航空航天等行业。未来，随着智能化、绿色化和柔性生产的深入推进，钣金加工将迎来更多机遇。无论是采用AI优化设计，还是引入机器人实现无人化生产，钣金加工厂都将在全球制造业中扮演更重要的角色。对于客户而言，选择一家技术先进、管理规范的钣金加工厂，是确保产品质量和交货周期的关键。
