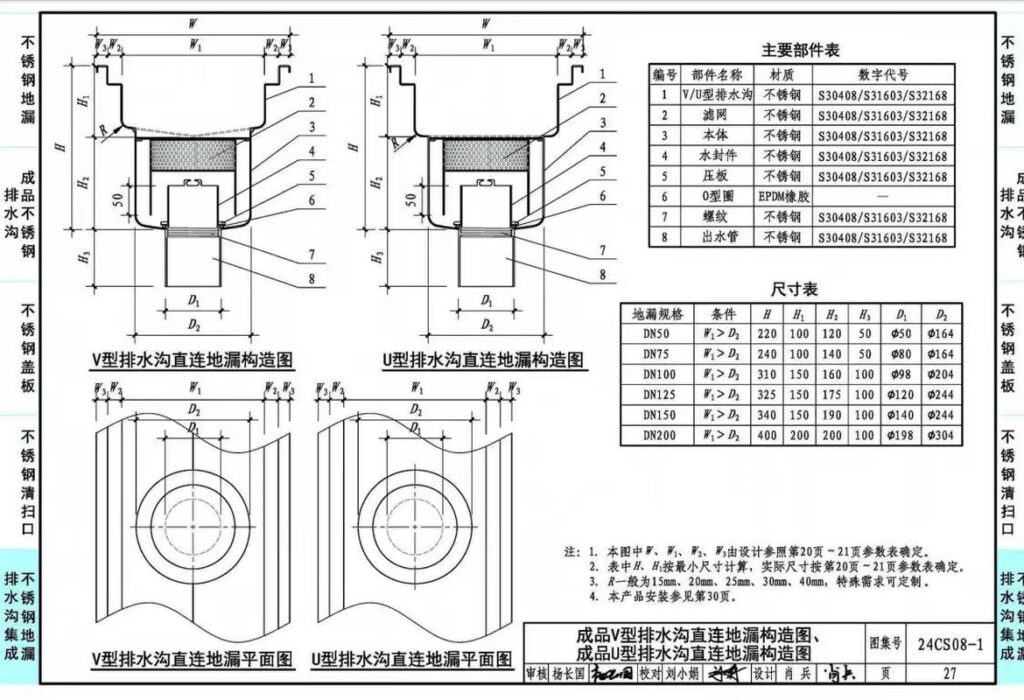

在现代建筑中，一个高效、耐用且卫生的排水系统是确保环境品质的关键基础设施。本文以图号为24CS08-1的成品不锈钢排水系统图纸为蓝本，深入解析其V型与U型两种核心设计，探讨背后的钣金制造工艺，并结合具体规格数据，全面揭示一套高品质排水系统的诞生过程。核心设计：V型与U型沟槽的无缝集成该排水系统提供了两种主流线性排水沟槽方案，适应不同场景需求：
- V型排水沟：其独特的V形截面提升水流速度，形成强大自清洁能力，快速排走污水，最大限度减少固体废物沉积，适合需要高清洁度的场所。
- U型排水沟：拥有更宽的过水断面，单位时间内承载更大排水量，是高流量区域的理想选择。
两种沟槽设计最终汇入集成地漏单元，实现从地面集水到排入管道的无缝衔接。这种模块化设计简化了现场施工，确保安装精度与效率。主要部件与材质：品质的基石系统的卓越性能源于高等级不锈钢的选用。以下“主要部件表”列出了核心构件及其技术细节：
| 编号 | 部件名称 | 材质 | 数字代号/标准 | 备注 |
|---|---|---|---|---|
| 1 | V/U型排水沟 | 不锈钢 | S30408/S31603/S32168 | 耐腐蚀，厚度约1.5-2.0mm |
| 2 | 滤网 | 不锈钢 | S30408/S31603/S32168 | 孔径0.5-2mm，过滤颗粒效率高 |
| 3 | 本体 | 不锈钢 | S30408/S31603/S32168 | 整体承重结构，壁厚2.0-3.0mm |
| 4 | 水封件 | 不锈钢 | S30408/S31603/S32168 | 带橡胶密封圈，防臭效果优异 |
| 5 | 压板 | 不锈钢 | S30408/S31603/S32168 | 固定滤网，厚度约2.0mm |
| 6 | O型圈 | EPDM橡胶 | – | 耐温-40°C至+120°C，密封性强 |
| 7 | 螺纹 | 不锈钢 | S30408/S31603/S32168 | M8-M12螺栓，抗拉强度≥500MPa |
| 8 | 出水管 | 不锈钢 | S30408/S31603/S32168 | 内径与DN规格匹配，壁厚2.0mm |
| 9 | 安装支架 | 不锈钢 | S30408 | 可调高度20-40mm，支撑稳定 |
| 10 | 盖板 | 不锈钢 | S30408/S31603 | 可选拉丝/镜面，承重≤500kg |
材质解读：S30408（食品级304不锈钢）和S31603（316L不锈钢）提供卓越耐腐蚀性、耐酸碱性和高温强度，适用于食品加工、制药车间、商业厨房等严苛环境。精密钣金制造工艺：从图纸到成品的蜕变高品质不锈钢排水产品的诞生依赖严谨的钣金加工作业，包括以下步骤：
- 图纸深化与编程：基于24CS08-1图纸，利用CAD/CAM软件生成数控程序，分解三维模型为钣金展开图。
- 精密下料：高功率光纤激光切割机精确裁切不锈钢板材，确保尺寸精度和切口光滑。
- 数控成型：数控折弯机通过预设模具弯折板材，塑造V型/U型沟槽和地漏本体。
- 焊接与组装：采用钨极氩弧焊（TIG焊）连接部件，产生高质量焊缝，确保密封性。
- 焊缝处理与表面精整：打磨、抛光后进行酸洗钝化，恢复不锈钢耐腐蚀性能，并可选拉丝或镜面抛光。
- 质量检验：尺寸复核、焊缝检测、水密性测试，确保符合标准。
标准化规格与现场适应性该系统提供六种规格，数据详见“尺寸表”：
| 地漏规格 (DN) | 条件 | H (mm) | H₁ (mm) | H₂ (mm) | D₁ (mm) | D₂ (mm) | W (mm) | W₁ (mm) | W₂ (mm) | 流量 (L/s, 参考) |
|---|---|---|---|---|---|---|---|---|---|---|
| DN50 | W₂ > D₂ | 220 | 100 | 120 | 50 | Ø164 | 200 | 150 | 180 | 1.2 |
| DN75 | W₂ > D₂ | 240 | 100 | 140 | 80 | Ø164 | 220 | 160 | 200 | 2.0 |
| DN100 | W₂ > D₂ | 310 | 150 | 160 | 98 | Ø204 | 280 | 200 | 250 | 3.5 |
| DN125 | W₂ > D₂ | 325 | 150 | 175 | 120 | Ø244 | 300 | 220 | 270 | 5.0 |
| DN150 | W₂ > D₂ | 340 | 150 | 190 | 140 | Ø244 | 320 | 240 | 290 | 7.0 |
| DN200 | W₂ > D₂ | 400 | 200 | 200 | 198 | Ø304 | 380 | 280 | 350 | 10.0 |
- 多样化选择：DN50至DN200覆盖低至高流量需求，流量数据供设计参考。
- 现场灵活性：H1H_1
H_1可调（20-40mm）并支持定制，适配不同地面铺装。
结论这套不锈钢排水系统融合了先进材料、精密制造与人性化设计。不锈钢材质保证耐用性与卫生性，激光切割、数控折弯、TIG焊接和酸洗钝化工艺确保精度与性能，标准化尺寸与定制选项增强了适应性，为各类设施提供可靠、高效、美观的排水解决方案。
