在钣金设计与加工中，我们常常面临这样一个矛盾：
客户要轻薄，要省料；同时又要求结构强度高、不易变形。
解决这个问题的关键方法之一就是：增加“加强筋”。

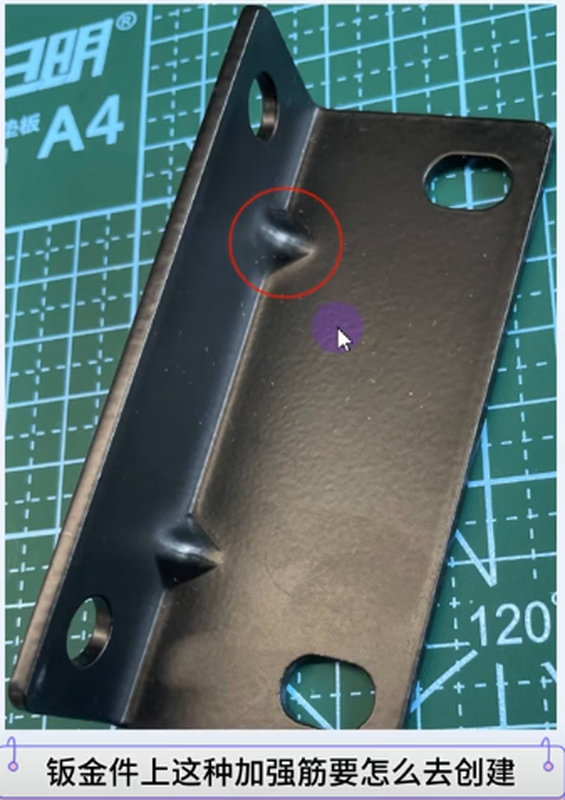

来看下图这款钣金件（如图所示）👇
你是否注意到图片中红圈位置的这两条“小突起”？
这就是我们今天要说的主角 —— 加强筋。
什么是钣金加强筋？
简单说，加强筋就是在钣金板材上通过拉伸、冲压或成型方式，形成的凹凸结构，用于增强局部强度、防止变形、提升整体刚性。
这是一种不靠增加板厚，也不靠加焊结构件的“成本敏感型”强化方案，非常适合批量生产、轻量化要求高的产品，比如机箱、支架、汽车钣金、家电壳体等。
上图这类加强筋是怎么做出来的？
图中的这条加强筋，从工艺角度看，有几个要点：
🔧 设计阶段
- 在CAD或3D建模时，先通过“拉伸筋”、“压筋”、“肋筋”等功能模块预设筋位；
- 筋的形状可以为半圆形、矩形、梯形等，但不能尖锐过度，避免应力集中；
- 筋的方向通常沿受力方向布置，避免与折弯线重叠。
🛠 工艺实现方式
- 一般采用模具直接冲压筋形；
- 对于复杂结构，可以通过凸模 + 凹模配合，拉伸出筋型；
- 若是小批量生产，也可通过液压模具、浮动模或成型冲头辅助实现。
📐 注意事项
- 筋深度一般不超过板厚的1.5倍，否则成型困难或开裂；
- 筋与边缘、孔位之间保持足够安全距离；
- 筋底部需设有R角过渡，以降低残余应力、避免开裂。
加强筋有什么实际作用？
🟩 提升结构强度：
比如图中钣金件，若中间平面完全没有筋，那么在受到外力时非常容易“鼓包”或“塌陷”；加筋后等同加了“一道梁”，大大提升了抗变形能力。
🟩 保持形状稳定：
运输途中、长期使用下不易产生形变，尤其适合支架类、挂件类结构。
🟩 节省材料成本：
不增加板厚，也不额外焊接，却能获得类似加固的效果，是一种性价比极高的强化手段。
加强筋适合哪些钣金件？
这类加强筋适合以下情况：
- 结构面较大但板厚薄（<2mm）；
- 受力方向明确，有局部刚性需求；
- 成本敏感、轻量化要求高；
- 冲压模具易于加工、批量稳定性好。
常见应用如：
- 电控机箱底板
- 汽车钣金件
- 电梯门板
- 家电内板结构
- 工业支架
写在最后：设计“筋”的思维要点
别小看这么一条“小突起”，它体现的是设计师对结构、工艺与成本的深度理解。
做钣金设计，不能只盯住图纸和公差，更要有“结构力学 + 加工工艺 + 批量可行性”的综合视野。
这一道小小的加强筋，背后站着的是我们钣金人“轻结构、强支撑”的智慧！
