钣金加工是一门集技术、经验与细致于一体的工艺，广泛应用于机械制造、电子设备、汽车工业等领域。在钣金加工中，识图与折弯识图是至关重要的第一步，直接影响后续加工精度和产品质量。作为一家位于广东中山市的钣金加工企业，中山鑫捷钣金工厂凭借多年实际作业经验，在识图、折弯工艺及生产优化方面积累了丰富心得。本文将从识图基础、折弯工艺要点、实际作业经验及优化建议四个方面，分享鑫捷钣金工厂的实践经验，为行业从业者提供参考。
一、识图：钣金加工的基石

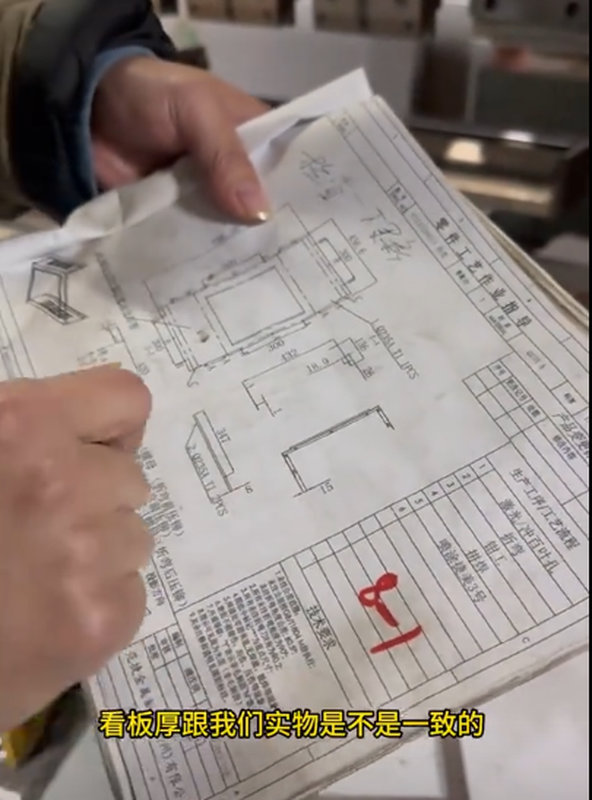

钣金加工的第一步是识图，即理解工程图纸的技术要求和设计意图。图纸不仅是设计师与加工人员的沟通桥梁，也是确保加工质量的关键。在中山鑫捷钣金工厂，识图能力是每位技术工人的必备技能，以下是我们的经验总结：
- 熟悉图纸规范
钣金图纸通常包含三维视图、展开图、尺寸标注、公差要求及材料信息。鑫捷工厂要求员工熟练掌握工程图规范（如GB/T 4458.4-2003），包括：- 尺寸公差：如±0.1mm的精度要求，需严格核对以避免偏差。
- 形位公差：如垂直度、平面度，直接影响折弯后的装配效果。
- 表面粗糙度：如Ra3.2，需根据客户要求选择合适的加工工艺。
- 案例分享：加工一款电子设备外壳时，图纸要求折弯处角度公差±0.5°，鑫捷团队通过反复核对图纸中的角度标注和展开尺寸，确保折弯后无偏差。
- 理解材料特性
不同材料的折弯特性直接影响识图和加工。例如，鑫捷工厂常加工的材料包括冷轧钢板（SPCC）、不锈钢（SUS304）和铝板（AL5052）。识图时需关注：- 材料厚度：如1.0mm SPCC与2.0mm SUS304的展开系数（K-Factor）不同。
- 回弹特性：不锈钢回弹较大，需在图纸中预留回弹补偿。
- 实践经验：加工SUS304不锈钢机柜时，鑫捷团队根据图纸调整折弯角度（增加2°-3°补偿），有效解决了回弹问题。
- 软件辅助识图
鑫捷工厂广泛使用SolidWorks和AutoCAD进行三维建模和展开图验证。员工需掌握软件操作，结合图纸进行模拟：- 展开图计算：通过SolidWorks钣金模块，自动生成展开图，核对材料尺寸。
- 模拟折弯：在软件中预演折弯过程，检查干涉或尺寸偏差。
- 案例：加工一款复杂多折边的U型件时，团队通过SolidWorks模拟发现图纸中翻边高度设计不合理，及时与客户沟通调整，节省了返工成本。
二、折弯识图：精准加工的关键
折弯识图是钣金加工的核心环节，直接决定工件成型精度。在鑫捷工厂，折弯识图不仅是看懂图纸，还包括工艺参数的设定和模具选择。以下是我们的实践经验：
- 折弯角度与半径
图纸中的折弯角度（如90°、45°）和内折弯半径（如R1.0）是关键参数。鑫捷团队在识图时会：- 核对折弯顺序：复杂工件可能涉及多次折弯，需按图纸顺序操作，避免干涉。
- 选择模具：根据材料厚度和折弯半径选择V型模具（如V6、V12），确保精度。
- 案例：加工1.5mm铝板机箱时，图纸要求R2.0折弯半径，鑫捷选用V8模具并微调压力，达到±0.2mm的精度要求。
- K-Factor与展开计算
折弯识图需准确计算展开尺寸，鑫捷工厂采用以下公式：- 展开长度 = 直线段长度 + 折弯补偿（K-Factor × 材料厚度 × π/180 × 折弯角度）
- 例如，加工2.0mm SPCC板，90°折弯，K-Factor取0.4，补偿量约为1.26mm。
- 经验分享：鑫捷团队建立材料数据库，记录常见材料的K-Factor（如SPCC 0.4，SUS304 0.45），提高识图效率。
- 回弹控制
回弹是折弯中的常见问题，尤其是不锈钢和铝板。鑫捷工厂通过以下方法优化：- 预折弯测试：在小批量试制时，记录不同材料的回弹角度（如SUS304约2°-3°）。
- 调整模具角度：使用角度补偿模具（如88°模具代替90°）。
- 案例：加工SUS316不锈钢外壳时，图纸要求90°折弯，实际测试回弹3°，鑫捷调整模具至87°，确保成型角度达标。
三、中山鑫捷钣金工厂的实际作业经验
作为中山市一家中小型钣金加工企业，鑫捷工厂专注于非标定制和批量生产，服务于电子、医疗、机械设备等行业。以下是我们在实际作业中的经验分享：
- 团队培训与识图能力提升
- 新人培训：鑫捷为新员工提供为期1个月的识图培训，内容包括图纸解读、SolidWorks操作和折弯工艺基础。培训后，员工需通过实际加工测试（如制作标准90°折弯件）。
- 案例：一名新员工在加工医疗设备支架时，因误读图纸导致折弯顺序错误，造成干涉。工厂随后优化培训，增加模拟折弯环节，减少类似错误。
- 设备与工艺优化
- 设备：鑫捷工厂配备数控折弯机（AMADA）和激光切割机，支持高精度加工。折弯机配备角度检测系统，可实时校正偏差。
- 工艺改进：针对复杂工件，鑫捷采用“先试折后批量”策略，试制1-2件确认图纸准确性。例如，加工一款多折边机柜时，试折发现图纸遗漏翻边标注，及时修正避免批量废品。
- 效率提升：参考行业经验（），鑫捷优化折弯工序，减少换模时间（如将V6和V12模具预装），生产效率提升20%。
- 质量控制
- 检验标准：鑫捷严格执行图纸公差要求，使用三坐标测量仪和角度规检查折弯精度（如角度±0.5°，尺寸±0.1mm）。
- 案例：加工一款服务器机柜时，客户要求平面度0.2mm，鑫捷通过调整折弯压力和增加校平工序，满足了高精度要求。
四、优化建议与行业趋势
基于鑫捷工厂的经验，我们总结了以下优化建议，供同行参考：
- 加强数字化识图
随着钣金加工智能化的发展，建议广泛应用SolidWorks钣金模块（）或UG NX（）进行图纸验证和折弯模拟，减少人工识图错误。例如，鑫捷通过SolidWorks模拟，提前发现90%以上的设计问题。 - 建立材料与工艺数据库
不同材料的折弯参数（如K-Factor、回弹角度）应系统化记录，形成企业内部数据库。鑫捷的数据库已覆盖SPCC、SUS304、AL5052等常见材料，显著提高识图和加工效率。 - 自动化与批量生产
针对批量订单，建议引入自动化折弯生产线（），如AMADA的自动换模系统，减少人工干预。鑫捷计划2025年升级自动化设备，预计效率提升30%。 - 持续培训与经验总结
钣金加工是经验驱动的行业，建议定期开展案例复盘和技术分享会。鑫捷每月组织“折弯问题分析会”，总结常见错误（如回弹超差、折弯干涉），提升团队技术水平。
结语
在中山鑫捷钣金工厂的实践中，识图与折弯识图是钣金加工的基石，直接决定产品质量和生产效率。通过熟悉图纸规范、掌握材料特性、借助软件辅助以及优化工艺流程，鑫捷工厂在非标定制和批量生产中积累了丰富经验。面对行业趋势，我们将继续推进数字化和自动化转型，提升加工精度与效率。希望这些分享能为钣金加工从业者提供启发，共同推动行业技术进步。
如果你对中山鑫捷钣金工厂的具体案例或某项工艺（如折弯回弹控制）有进一步兴趣，欢迎联系我们
