钣金加工是一种广泛应用于机械、电子、汽车、航空航天等行业的金属加工技术，通过对金属板材进行切割、成型、连接等工艺，制作出符合设计要求的零件或产品。本文将详细介绍钣金加工的典型工序步骤，并结合工艺流程图和示意图进行说明，以帮助读者深入了解钣金加工的全过程。
一、钣金加工工艺流程概述
钣金加工的工艺流程通常包括以下几个核心步骤：
- 设计与图纸分析
- 材料准备
- 下料（切割）
- 成型加工
- 连接与组装
- 表面处理
- 质量检验与包装
每个步骤都需要精密的设备、专业的技术和严格的质量控制，以确保最终产品的精度和性能。以下将逐一详细阐述这些步骤。
二、钣金加工工序具体步骤
1. 设计与图纸分析

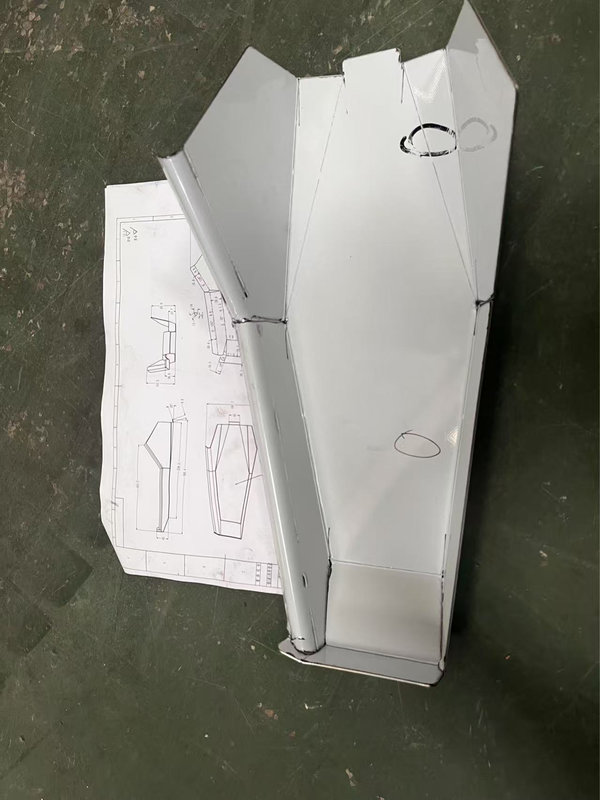

钣金加工的第一步是根据客户需求进行产品设计，通常使用CAD（计算机辅助设计）软件绘制二维或三维图纸。设计人员需要考虑材料的厚度、加工工艺的可行性以及零件的公差要求。在这一阶段，工程师还会进行工艺分析，确定最佳的加工顺序和方法，以降低生产成本并提高效率。
关键点：
- 图纸需标注清晰的尺寸、公差和材料要求。
- 使用CAM（计算机辅助制造）软件优化加工路径。
- 与客户确认设计是否满足功能和外观需求。

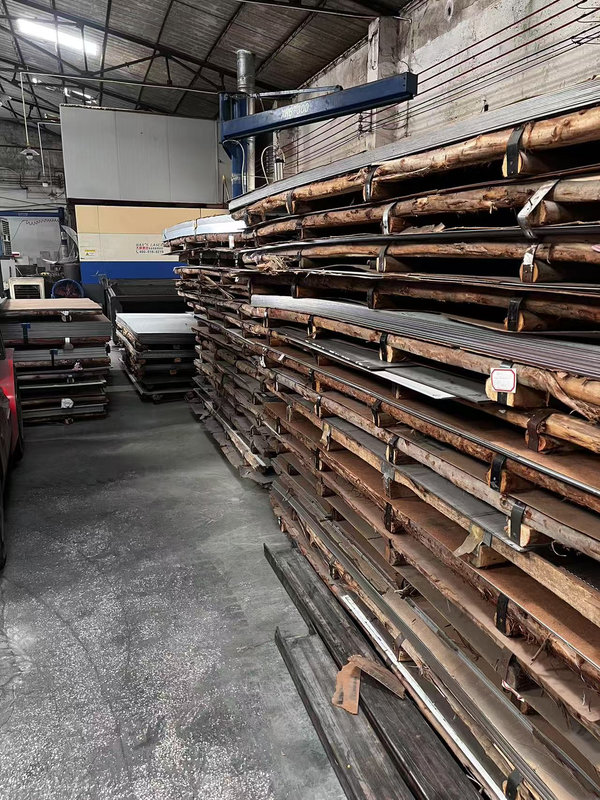

2. 材料准备
材料的选择直接影响钣金零件的性能和加工效果。常用的钣金材料包括冷轧钢板、不锈钢、铝合金、铜板等。根据设计要求，加工厂会从库存中选取合适的板材，并检查其表面质量、厚度和尺寸是否符合标准。
关键点：
- 材料表面需无明显划痕、锈蚀或变形。
- 根据零件尺寸选择合适的板材规格，减少浪费。
- 记录材料批次，便于后续追溯
3. 下料（切割）
下料是将金属板材切割成所需形状的工序，是钣金加工的基础。常用的切割方式包括：

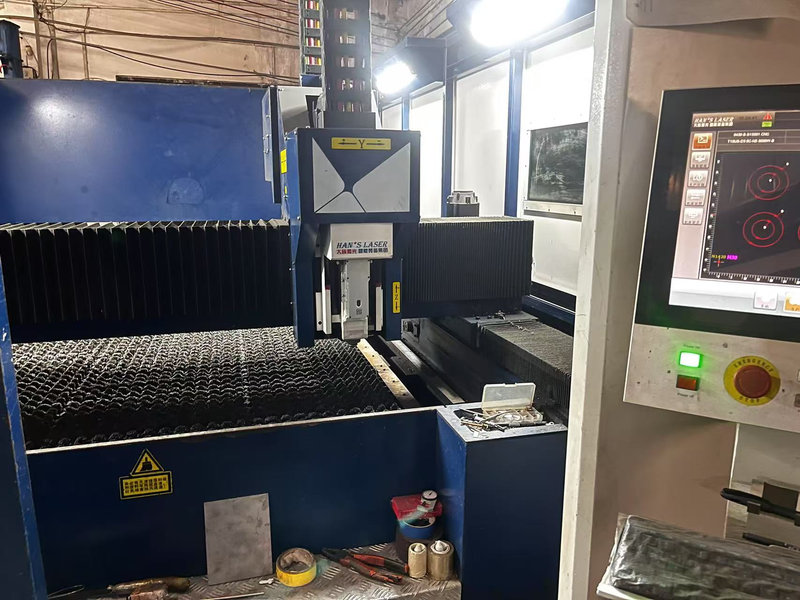

- 激光切割：精度高，适合复杂形状，切割边缘光滑。
- 数控冲床（NCT）：适合大批量生产，可冲孔、切边。
- 剪板机：用于简单直线切割，效率高。
- 等离子切割或水切割：适用于厚板或特殊材料。
在下料过程中，数控设备会根据CAM程序精确执行切割任务，确保尺寸精度和最小材料浪费。
关键点：
- 确保切割路径优化，减少热变形。
- 检查切割边缘是否平整，无毛刺。
- 根据零件复杂度选择合适的切割方式。
4. 成型加工
成型是将切割好的板材加工成所需三维形状的工序，常用的成型工艺包括：

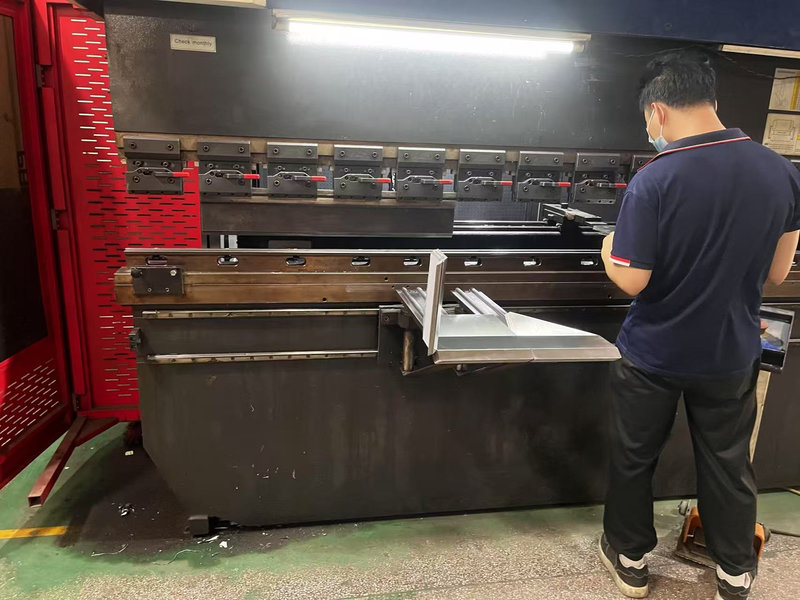

- 折弯：通过折弯机将板材按指定角度弯曲成型。
- 冲压：利用模具对板材进行拉伸、翻边、成型等操作。
- 滚压：用于制作圆筒形或弧形零件。
- 旋压：适合制作旋转对称零件，如圆形盖板。
折弯是钣金加工中最常见的成型工艺，需要精确控制折弯角度和回弹量，以确保零件形状符合设计要求。
关键点：
- 使用高精度折弯机，确保角度偏差小于±0.5°。
- 考虑材料回弹特性，调整折弯参数。
- 检查成型后的零件是否出现裂纹或变形。
5. 连接与组装
成型后的钣金零件需要通过连接工艺组装成完整的产品。常见的连接方式包括：
- 焊接：如氩弧焊、激光焊、点焊，适合永久连接。
- 铆接：使用铆钉或自攻螺钉，适合可拆卸结构。
- 螺栓连接：用于需要频繁拆卸的部件。
- 胶接：用于轻载或密封要求高的场合。

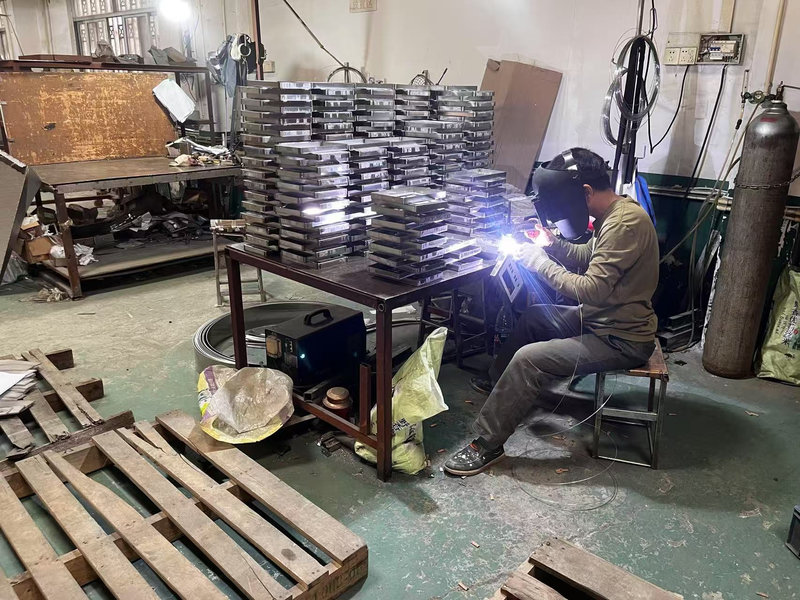

焊接是钣金加工中常用的连接方式，需要控制焊接温度和速度，以避免变形或焊缝缺陷。
关键点：
- 选择合适的连接方式，平衡强度和成本。

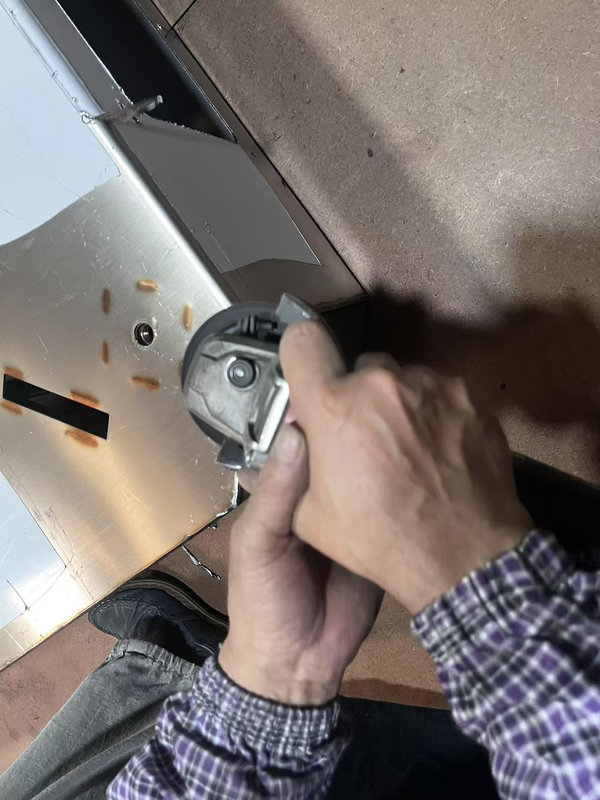

- 焊接后需打磨焊缝，确保表面平整。
- 检查连接部位的强度和密封性
6. 表面处理
表面处理可以提高钣金零件的耐腐蚀性、美观性和耐磨性。常见的表面处理工艺包括：
- 喷涂：如粉末喷涂或油漆喷涂，提供多种颜色选择。
- 电镀：如镀锌、镀镍，增强防腐蚀性能。
- 阳极氧化：常用于铝合金零件，提升表面硬度和美观度。
- 抛光或拉丝：改善表面光洁度和质感。
表面处理需根据零件的使用环境和外观要求选择合适的工艺。
关键点：
- 表面处理前需清洁零件，去除油污和氧化层。
- 控制涂层厚度，确保均匀性和附着力。
- 检查处理后的表面是否均匀、无瑕疵。
7. 质量检验与包装
加工完成的钣金零件需要进行严格的质量检验，包括尺寸精度、表面质量、装配性能等。常用的检测工具包括卡尺、千分尺、三坐标测量仪等。对于不合格的零件，需返工或报废。合格的零件会进行清洁、包装，并附上合格证和使用说明。
关键点：
- 制定详细的检验标准，确保产品符合图纸要求。
- 使用自动化检测设备提高效率和精度。

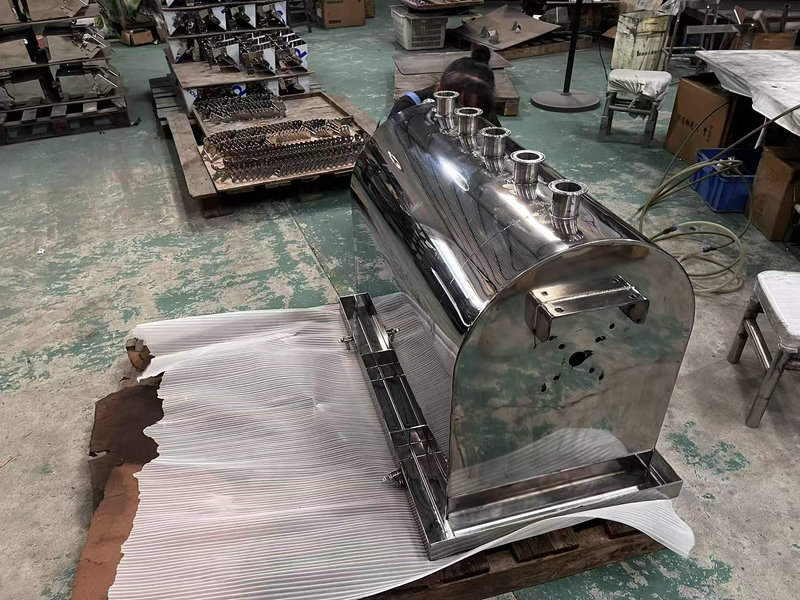

- 包装时使用防震材料，避免运输过程中损坏
三、钣金加工的关键技术与发展趋势
- 数控与自动化技术：现代钣金加工高度依赖数控设备，如激光切割机、数控折弯机等，大幅提高了加工精度和效率。未来，智能制造和工业4.0将进一步推动钣金加工的自动化水平。
- 绿色制造：通过优化材料利用率、减少废料和采用环保表面处理工艺，钣金加工正向绿色化方向发展。
- 柔性生产：随着小批量、多品种生产需求的增加，柔性加工设备和快速换模技术成为行业热点。
四、总结
钣金加工是一项集设计、加工、组装和检验于一体的复杂工艺，涉及多种设备和专业技术。通过科学的设计、精准的加工和严格的质量控制，钣金加工厂能够生产出高质量的金属零件，满足各行业的多样化需求。希望本文的详细介绍和工艺流程说明能为读者提供清晰的参考。
