文章概述
在钣金加工中，圆弧异型件因其复杂的几何形状，常面临折弯变形和焊接应力的问题。本文将详细探讨如何高效折弯和焊接圆弧异型件以避免变形，同时分析钣金加工中的常见误区及解决方法，为从业者提供实用指导。
关键词
钣金工程、圆弧异型件、折弯焊接、钣金加工误区、变形控制、高效加工

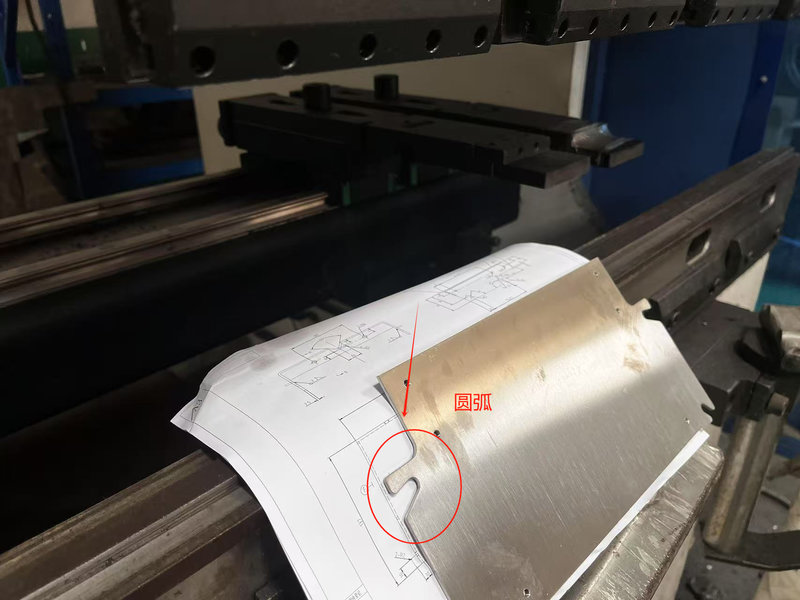

一、圆弧异型件高效折弯技巧
圆弧异型件在钣金工程中常见于设备外壳、管道连接件等，其折弯过程需特别注意避免变形。以下是高效折弯的技巧：
- 选择合适的折弯设备
- 使用数控折弯机（如AMADA、TRUMPF）配备圆弧专用模具，确保模具与工件弧度匹配。
- 对于小批量生产，可使用滚弯机，通过多次滚压逐步成型，避免单次折弯导致的应力集中。
- 优化材料选择与预处理
- 优先选择延展性好的材料（如冷轧钢板、铝合金），避免高硬度材料（如不锈钢）因回弹导致的变形。
- 在折弯前进行退火处理，降低材料内应力，提高塑性。
- 分段折弯与回弹补偿
- 将圆弧分成多个小段，逐步折弯，每次折弯角度略大于目标角度，以补偿回弹。
- 使用数控折弯机的回弹补偿功能，输入材料参数（如厚度、强度）后自动调整折弯角度。
- 控制折弯速度与压力
- 降低折弯速度，避免快速折弯导致材料内部应力集中。
- 调整压力参数，确保压力均匀分布，避免局部过度变形。
二、圆弧异型件焊接不变形的技巧
焊接圆弧异型件时，热应力和焊接顺序是导致变形的主要原因。以下技巧可有效减少变形：
- 合理设计焊接顺序
- 采用对称焊接法，先焊接圆弧两端，再逐步向中间焊接，分散热量。
- 使用跳焊技术，避免连续焊接产生的热量积累。
- 控制焊接热输入
- 选择低热输入的焊接方法，如TIG（氩弧焊），适合薄板焊接，热影响区小。
- 控制焊接电流和速度，建议使用脉冲焊接模式，减少热量集中。
- 使用夹具与预变形
- 焊接前使用专用夹具固定工件，确保圆弧形状稳定。
- 根据焊接变形规律，预先将工件反向变形（如反向弯曲0.5-1mm），抵消焊接后的应力变形。
- 后处理与校正
- 焊接后立即进行冷却（如风冷或水冷），但避免急速冷却导致材料开裂。
- 对轻微变形进行校正，使用校平机或手动校正工具，恢复圆弧形状。
三、钣金加工中常见的误区及避免方法
钣金加工中，许多操作失误会导致效率低下或产品质量下降。以下是常见误区及应对策略：
- 误区一：忽视材料特性
- 问题：未考虑材料回弹特性，直接按设计角度折弯，导致成品尺寸偏差。
- 解决方法：在加工前测试材料的回弹系数，调整折弯参数；或使用回弹补偿软件进行模拟。
- 误区二：模具选择不当
- 问题：使用不匹配的模具折弯圆弧件，导致表面划痕或折弯不均匀。
- 解决方法：根据工件弧度和材料厚度选择专用模具，模具表面需抛光处理，减少摩擦。
- 误区三：焊接顺序随意
- 问题：随意焊接导致热应力集中，工件变形严重。
- 解决方法：制定焊接计划，优先焊接高应力区域，采用对称或跳焊方式。
- 误区四：忽略加工余量
- 问题：未预留加工余量，折弯或焊接后尺寸不足，无法修正。
- 解决方法：在设计阶段增加1-2mm的加工余量，留出调整空间。
- 误区五：过度依赖手工操作
- 问题：手工折弯或焊接圆弧件，精度低，变形率高。
- 解决方法：引入自动化设备（如数控折弯机、焊接机器人），提高加工精度和一致性。
四、总结
圆弧异型件的折弯与焊接是钣金工程中的技术难点，高效加工的关键在于设备选择、工艺优化和变形控制。采用分段折弯、回弹补偿、焊接夹具等技巧，可以显著减少变形问题。同时，避免钣金加工中的常见误区，如忽视材料特性、模具不当等，能够进一步提升加工质量和效率。
对于从事钣金加工的企业或个人，建议在实践中不断优化工艺流程，结合先进的数控设备和软件工具，确保圆弧异型件加工的高精度和稳定性。
